THEFT DETERRENT SYSTEM PARTS LOCATION

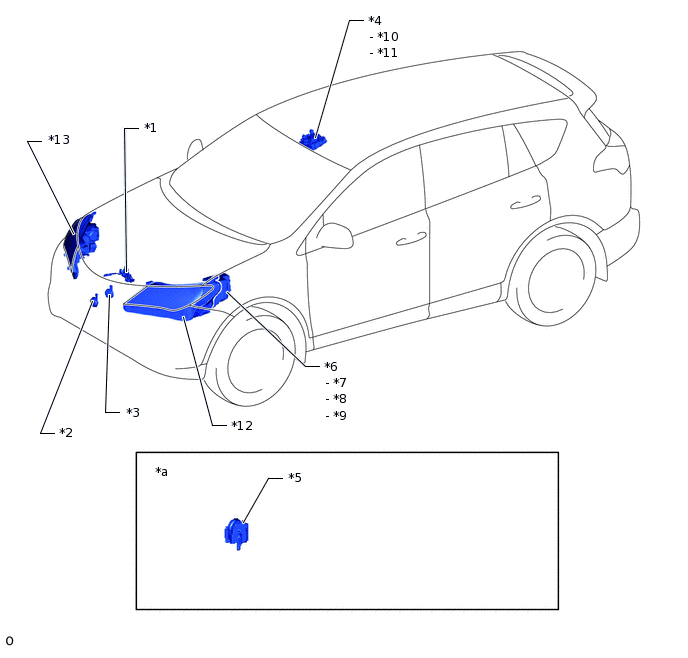

ILLUSTRATION
*1 |
HOOD LOCK ASSEMBLY (ENGINE HOOD COURTESY SWITCH) |
*2 |
HIGH PITCHED HORN ASSEMBLY |
*3 |
LOW PITCHED HORN ASSEMBLY |
*4 |
MAP LIGHT ASSEMBLY |
*5 |
THEFT WARNING SIREN ASSEMBLY |
*6 |
NO. 1 ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY |
*7 |
ECU-B NO. 1 FUSE |
*8 |
ECU-B NO. 2 FUSE |
*9 |
HORN FUSE |
*10 |
INTRUSION SENSOR (THEFT WARNING ULTRASONIC SENSOR) |
*11 |
INTRUSION SENSOR OFF SWITCH |
*12 |
HEADLIGHT UNIT LH |
*13 |
HEADLIGHT UNIT RH |
- |
- |
*a |
Refer to Service Bulletin for installation position of the parts. |
- |
- |

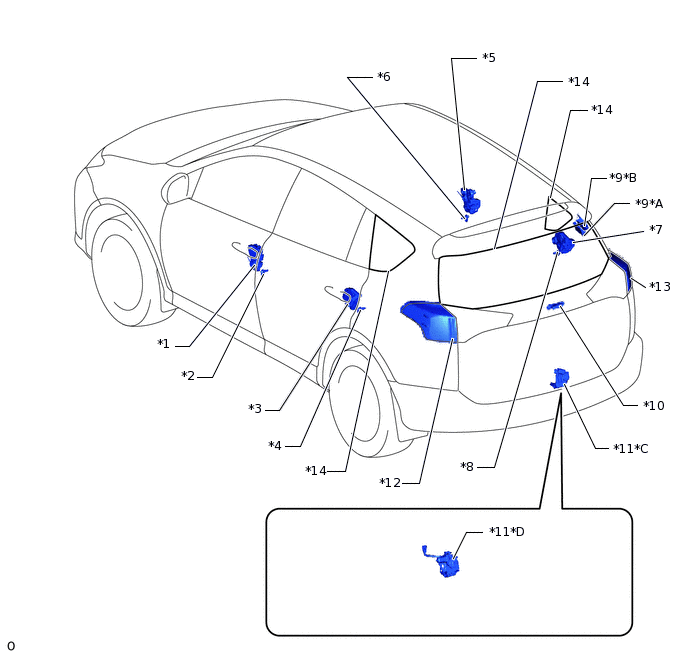

ILLUSTRATION
*A |
for 12 Pin Type |
*B |
except 12 Pin Type |
*C |
w/o Power Back Door System |
*D |
w/ Power Back Door System |
*1 |
FRONT DOOR LOCK ASSEMBLY LH |
*2 |
FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY LH |
*3 |
REAR DOOR LOCK ASSEMBLY LH |
*4 |
REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY LH |
*5 |
FRONT DOOR LOCK ASSEMBLY RH |
*6 |
FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY RH |
*7 |
REAR DOOR LOCK ASSEMBLY RH |
*8 |
REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY RH |
*9 |
DOOR CONTROL RECEIVER |
*10 |
BACK DOOR OPENER SWITCH ASSEMBLY |
*11 |
BACK DOOR LOCK ASSEMBLY |
*12 |
REAR COMBINATION LIGHT LENS AND BODY LH |
*13 |
REAR COMBINATION LIGHT LENS AND BODY RH |
*14 |
GLASS BREAKAGE SENSOR |

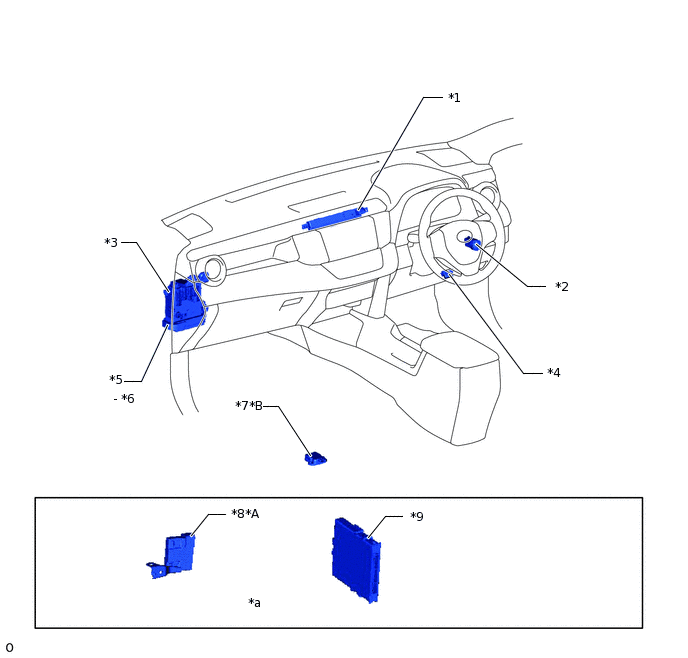

ILLUSTRATION
*A |
w/ ID Code Box (Immobiliser Code ECU) |
*B |
w/ Tilt Sensor |
*1 |
SECURITY INDICATOR LIGHT (TELLTALE LIGHT ASSEMBLY) |
*2 |
POWER SWITCH |
*3 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*4 |
DLC3 |
*5 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY |
*6 |
ACC FUSE |
*7 |
TILT SENSOR (YAW RATE SENSOR) |
*8 |
ID CODE BOX (IMMOBILISER CODE ECU) |
*9 |
CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
- |
- |
*a |
Refer to Service Bulletin for installation position of the parts. |
- |
- |
