СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ Невозможно разблокировать / заблокировать ни одну из дверей с помощью выключателя системы блокировки дверей

ОПИСАНИЕ

Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) получает сигналы от переключателя электрического стеклоподъемника в сборе на двери переднего пассажира и в зависимости от этих сигналов приводит в движение электродвигатели замков всех дверей.

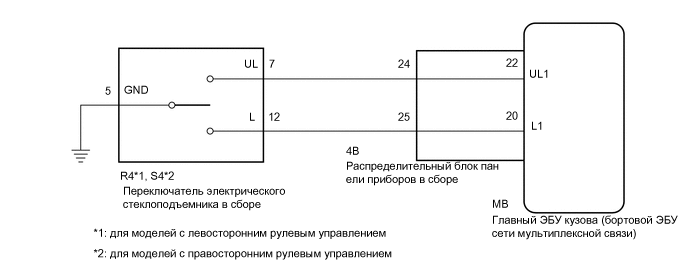

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01OG66E07

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note


  • В случае замены главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) обратитесь к бюллетеню технического обслуживания.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS (Door Lock SW-Lock, Door Lock SW-Unlock)


    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.


      Body Electrical > Main Body > Data List
      Информация на дисплее прибора Измеряемая величина Диапазон Нормальное состояние Замечание по диагностике
      Door Lock SW-Lock Сигнал блокировки переключателя электрического стеклоподъемника в сборе OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Переключатель электрических стеклоподъемников не нажат со стороны блокировки

      ON (ВКЛ): Переключатель электрических стеклоподъемников нажат со стороны блокировки

      -
      Door Lock SW-Unlock Сигнал разблокировки переключателя электрического стеклоподъемника в сборе OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Переключатель электрических стеклоподъемников не нажат со стороны разблокировки

      ON (ВКЛ): Переключатель электрических стеклоподъемников нажат со стороны разблокировки

      -

      Body Electrical > Main Body > Data List
      Информация на дисплее прибора
      Door Lock SW-Lock
      Door Lock SW-Unlock
      OK
      GTS указывает состояние включения или выключения в соответствии с положениями выключателя, показанными в таблице.
      Результат
      Перейти к
      OK
      NG

    OK
    NG
  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ


    1. Снимите переключатель электрического стеклоподъемника в сборе.

      Нажмите здесь Click here

    2. Проверьте переключатель электрического стеклоподъемника в сборе.

      Нажмите здесь Click here

      Результат
      Следующий шаг
      OK
      NG

    NG
    OK
  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ – РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ)


    1. Для моделей с левосторонним рулевым управлением


      1. Отсоедините разъем 4B распределительного блока панели приборов.

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        R4-7 (UL) - 4B-24 Всегда Менее 1 Ом
        R4-12 (L) - 4B-25 Всегда Менее 1 Ом
        R4-5 (GND) - масса Всегда Менее 1 Ом
        4B-24 или R4-7 (UL) - масса Всегда 10 кОм или более
        4B-25 или R4-12 (L) - масса Всегда 10 кОм или более
    2. Для моделей с правосторонним рулевым управлением


      1. Отсоедините разъем 4B распределительного блока панели приборов.

      2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        S4-7 (UL) - 4B-24 Всегда Менее 1 Ом
        S4-12 (L) - 4B-25 Всегда Менее 1 Ом
        S4-5 (GND) - масса Всегда Менее 1 Ом
        4B-24 или S4-7 (UL) - масса Всегда 10 кОм или более
        4B-25 или S4-12 (L) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    NG
    OK
  4. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ


    1. Снимите распределительный блок панели приборов в сборе.

      Нажмите здесь Click here

    2. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).

      A01OFK1C02
      *a

      Устройство с неподсоединенным жгутом проводов

      (Распределительный блок панели приборов в сборе)

      - -
    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      MB-22 (UL1) - 4B-24 Всегда Менее 1 Ом
      MB-20 (L1) - 4B-25 Всегда Менее 1 Ом
      Результат
      Следующий шаг
      OK
      NG

    OK
    NG
