СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ ПОДРОБНОЕ ОПИСАНИЕ ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА

КОНСТРУКЦИЯ

1. Датчик положения рулевого колеса определяет направление и угол поворота рулевого колеса и передает соответствующий сигнал в ЭБУ системы противоскольжения.

2. Датчик положения рулевого колеса состоит из 2 магнитных элементов, которые регистрируют вращательное движение магнита, встроенного в измерительное зубчатое колесо. Таким образом, датчик воспринимает изменения, происходящие в магнитных элементах при вращении измерительного зубчатого колеса, и, в результате, определяет угол поворота рулевого колеса.

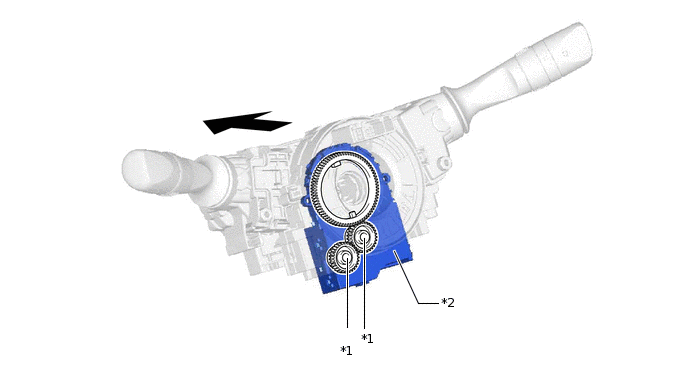

   *1	Измерительное зубчатое колесо	*2	Датчик положения рулевого колеса
   	Вперед	-	-

   Note:

   Не снимайте датчик положения рулевого колеса с витого кабеля. В случае неисправности датчика положения рулевого колеса замените витой кабель с датчиком положения рулевого колеса.

   Tip:

   При снятии и установке витого кабеля с датчиком положения рулевого колеса необходимо предпринять специальные действия по предотвращению нарушения его центровки. Более подробную информацию см. в Руководстве по ремонту.
