СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ


  1. CONSTRUCTION


    1. The transmission valve body assembly consists of the upper (No. 1 and No. 2) and lower valve bodies and 7 solenoid valves.

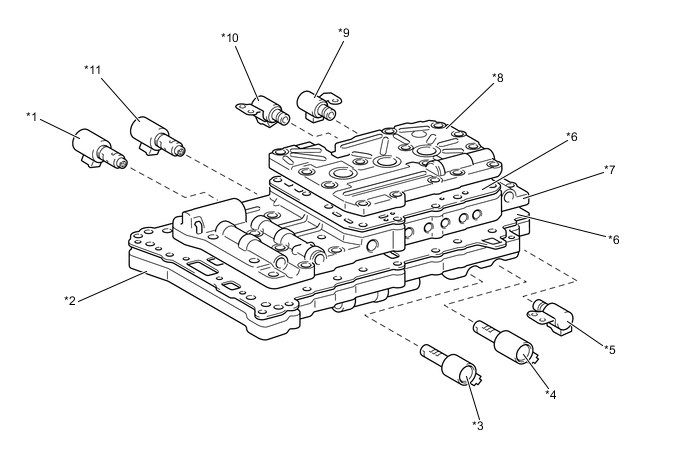

      B0020FUC05
      *1 Solenoid Valve (SLT) *2 Lower Valve Body
      *3 Solenoid Valve (SL2) *4 Solenoid Valve (SLU)
      *5 Solenoid Valve (SR) *6 Plate
      *7 No. 1 Upper Valve Body *8 No. 2 Upper Valve Body
      *9 Solenoid Valve (S2) *10 Solenoid Valve (S1)
      *11 Solenoid Valve (SL1) - -

      Figure 1. No. 1 Upper Valve Body

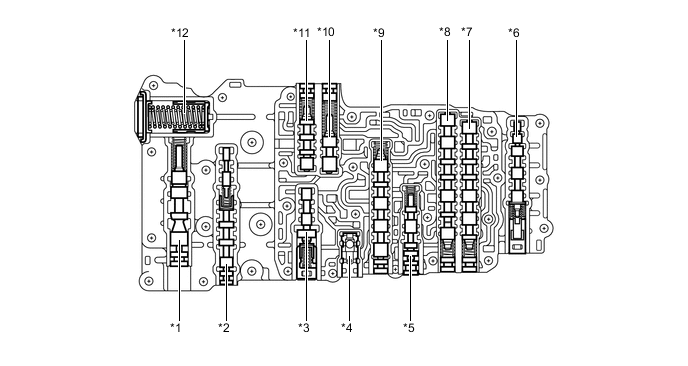

      B0020E8C05
      *1 Secondary Regulator Valve *2 Lock-up Relay Valve
      *3 Lock-up Control Valve *4 C3 Check Valve
      *5 Brake Control Valve *6 B1 Apply Control Valve
      *7 1-2 Shift Valve *8 2-3 Shift Valve
      *9 3-4 Shift Valve *10 Solenoid Modulator Valve
      *11 Clutch Lock Valve *12 B1 Accumulator

      Figure 2. No. 2 Upper Valve Body

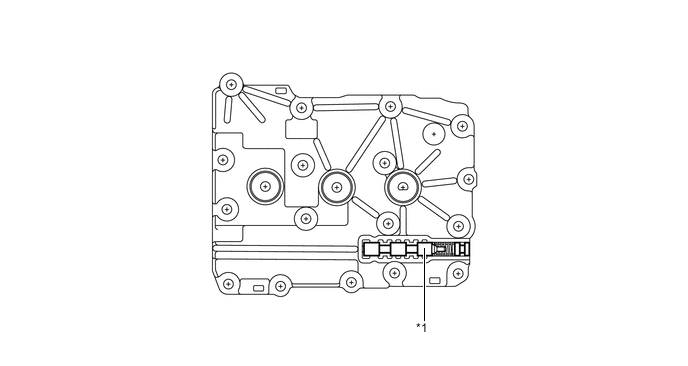

      B0020ENC05
      *1 Coast Brake Relay Valve - -

      Figure 3. Lower Valve Body

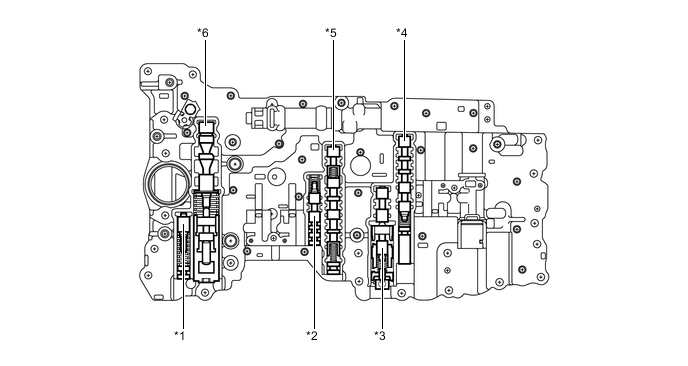

      B0020IQC05
      *1 SLT Damper *2 Clutch Control Valve
      *3 Accumulator Control Valve *4 Sequence Valve
      *5 Clutch Apply Control Valve *6 Primary Regulator Valve
