СИСТЕМА КЛИМАТ-КОНТРОЛЯ СИДЕНИЙ ОБЩЕЕ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

Figure 1. Модели с правосторонним рулевым управлением
Y222403C01

*1

ВЕНТИЛЯТОР СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ В СПИНКЕ ПРАВОГО СИДЕНЬЯ

*2

ВЕНТИЛЯТОР СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ ДЛЯ ОБДУВА СПИНКИ ЛЕВОГО СИДЕНЬЯ

*3

ВЕНТИЛЯТОР СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ ДЛЯ ОБДУВА ПОДУШКИ ПРАВОГО СИДЕНЬЯ В СБОРЕ

*4

ВЕНТИЛЯТОР СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ ДЛЯ ОБДУВА ПОДУШКИ ЛЕВОГО СИДЕНЬЯ В СБОРЕ

*5

ПЕРЕКЛЮЧАТЕЛЬ ПОДАЧИ ВОЗДУХА СИДЕНЬЯ

*6

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

*a

Переключатель уровня вентиляции (левого сиденья)

*b

Переключатель уровня вентиляции (правого сиденья)

*c

Контрольная лампа (левая)

*d

Контрольная лампа (правая)

*e

Изображения на рисунках приведены только в качестве примера.

-

-

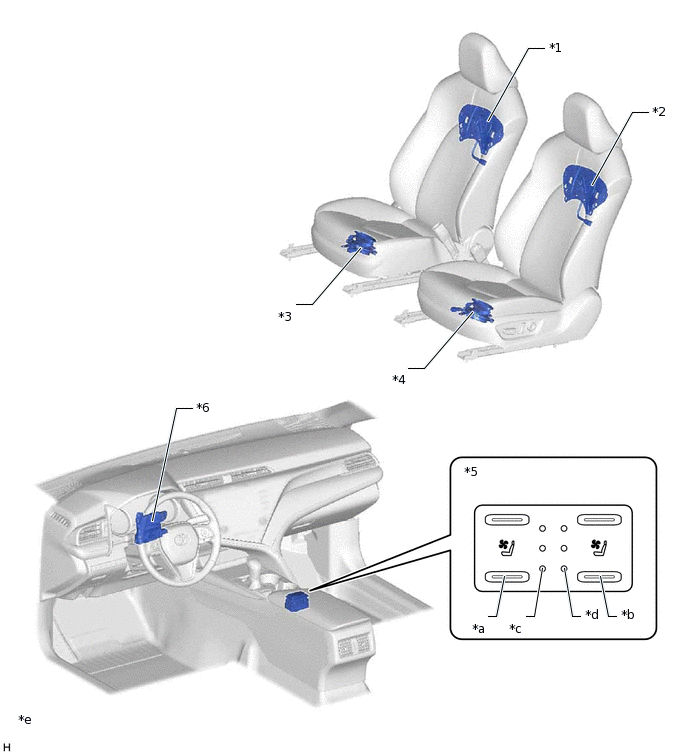

Figure 2. Для моделей с левосторонним рулевым управлением
Y224800C01

*1

ВЕНТИЛЯТОР СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ В СПИНКЕ ПРАВОГО СИДЕНЬЯ

*2

ВЕНТИЛЯТОР СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ ДЛЯ ОБДУВА СПИНКИ ЛЕВОГО СИДЕНЬЯ

*3

ВЕНТИЛЯТОР СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ ДЛЯ ОБДУВА ПОДУШКИ ПРАВОГО СИДЕНЬЯ В СБОРЕ

*4

ВЕНТИЛЯТОР СИСТЕМЫ КЛИМАТ-КОНТРОЛЯ ДЛЯ ОБДУВА ПОДУШКИ ЛЕВОГО СИДЕНЬЯ В СБОРЕ

*5

ПЕРЕКЛЮЧАТЕЛЬ ПОДАЧИ ВОЗДУХА СИДЕНЬЯ

*6

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

*a

Переключатель уровня вентиляции (левого сиденья)

*b

Переключатель уровня вентиляции (правого сиденья)

*c

Контрольная лампа (левая)

*d

Контрольная лампа (правая)

*e

Изображения на рисунках приведены только в качестве примера.

-

-
