ВЕРХНИЙ СТОП-СИГНАЛ В СБОРЕ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ СТОП-СИГНАЛ В СБОРЕ

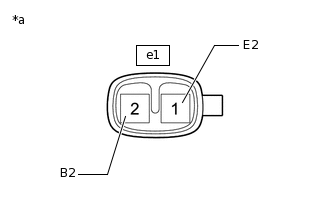

    1. E289702C03

      *a

      Устройство с отсоединенным жгутом проводов

      (центральный стоп-сигнал в сборе)

      Подайте напряжение аккумуляторной батареи на разъем и проверьте состояние освещения.

      OK

      Условие

      Заданные условия

      Положительный (+) вывод аккумуляторной батареи → e1-2 (B2)

      Отрицательный (-) вывод аккумуляторной батареи → e1-1 (E2)

      Центральный стоп-сигнал горит

      Если результат не соответствует заданному, замените центральный стоп-сигнал в сборе.
