СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
- |
- |
*1 |
ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ |
*2 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*3 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
*4 |
ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ |
*5 |
БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
*6 |
ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ (НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ) |
*7 |
DLC3 |
*8 |
КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ РЕЖИМА ПРИВОДА EV - ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА РЕЖИМА ПРИВОДА |
*9 |
ВИТОЙ КАБЕЛЬ В СБОРЕ |
*10 |
ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ) |
*11 |
ИНДИКАТОР ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ |
*12 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - РЕЛЕ BKUP LP |
*13 |
ПРЕДОХРАНИТЕЛЬ STOP |
*14 |
ПРЕДОХРАНИТЕЛЬ BKUP LP |
*15 |
ПРЕДОХРАНИТЕЛЬ ECU-ACC |
*16 |
ПРЕДОХРАНИТЕЛЬ ECU-IG2 № 3 |
*17 |
ПРЕДОХРАНИТЕЛЬ ECU-B № 2 |
*18 |
ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 3 |
ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
- |
- |
*1 |
ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ |
*2 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*3 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
*4 |
ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ |
*5 |
БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
*6 |
ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ (НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ) |
*7 |
DLC3 |
*8 |
КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ РЕЖИМА ПРИВОДА EV - ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА РЕЖИМА ПРИВОДА |
*9 |
ВИТОЙ КАБЕЛЬ В СБОРЕ |
*10 |
ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ (ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧ ТРАНСМИССИИ В СБОРЕ) |
*11 |
ИНДИКАТОР ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ |
*12 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - РЕЛЕ BKUP LP |
*13 |
ПРЕДОХРАНИТЕЛЬ STOP |
*14 |
ПРЕДОХРАНИТЕЛЬ BKUP LP |
*15 |
ПРЕДОХРАНИТЕЛЬ ECU-ACC |
*16 |
ПРЕДОХРАНИТЕЛЬ ECU-IG2 № 3 |
*17 |
ПРЕДОХРАНИТЕЛЬ ECU-B № 2 |
*18 |
ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 3 |

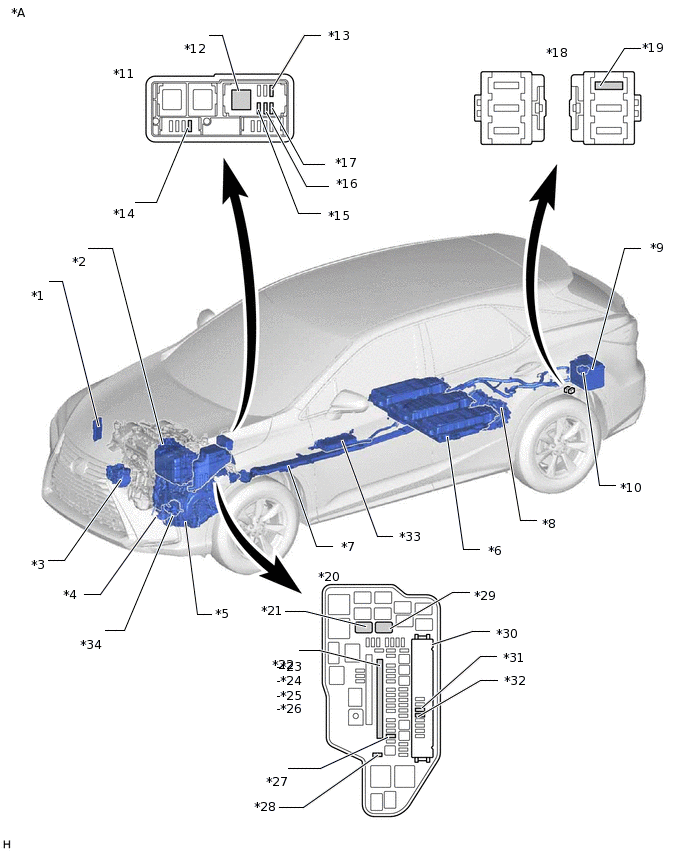

ИЛЛЮСТРАЦИЯ
*A |
Для моделей без заднего сиденья № 2 |
- |
- |
*1 |
ECM В СБОРЕ |
*2 |
ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ |
*3 |
КОМПРЕССОР С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*4 |
НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ ИНВЕРТОРА В СБОРЕ |
*5 |
ГИБРИДНАЯ ТРАНСМИССИЯ В СБОРЕ |
*6 |
ВЫСОКОВОЛЬТНАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ |
*7 |
КАБЕЛЬ ВЫСОКОГО НАПРЯЖЕНИЯ ПОД ПОЛОМ |
*8 |
Задний тяговый электродвигатель с трансмиссией в сборе |
*9 |
ВСПОМОГАТЕЛЬНАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ |
*10 |
БЛОК ПЛАВКИХ ВСТАВОК В СБОРЕ - ПРЕДОХРАНИТЕЛЬ MAIN |
*11 |
БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА |
*12 |
РЕЛЕ IGCT |
*13 |
ПРЕДОХРАНИТЕЛЬ PCU |
*14 |
ПРЕДОХРАНИТЕЛЬ OIL PMP |
*15 |
ПРЕДОХРАНИТЕЛЬ INV W/P |
*16 |
ПРЕДОХРАНИТЕЛЬ IGCT № 2 |
*17 |
ПРЕДОХРАНИТЕЛЬ IGCT № 3 |
*18 |
БЛОК ПРЕДОХРАНИТЕЛЕЙ В СБОРЕ |
*19 |
ПРЕДОХРАНИТЕЛЬ DC/DC-S |
*20 |
БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ |
*21 |
РЕЛЕ BATT FAN |
*22 |
БЛОК ПЛАВКИХ ВСТАВОК В СБОРЕ |
*23 |
ПРЕДОХРАНИТЕЛЬ DC/DC |
*24 |
ПРЕДОХРАНИТЕЛЬ IGCT |
*25 |
ПРЕДОХРАНИТЕЛЬ J/B-BAT |
*26 |
ПРЕДОХРАНИТЕЛЬ SUB R/B |
*27 |
ПРЕДОХРАНИТЕЛЬ BATT FAN |
*28 |
ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 8 |
*29 |
РЕЛЕ OIL PMP |
*30 |
СИЛОВОЙ ПОЛУПРОВОДНИКОВЫЙ ИНТЕГРИРОВАННЫЙ ЭБУ - РЕЛЕ IG2 |
*31 |
ПРЕДОХРАНИТЕЛЬ IG2 MAIN |
*32 |
ПРЕДОХРАНИТЕЛЬ IG2 |
*33 |
ПРЕОБРАЗОВАТЕЛЬ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
*34 |
МАСЛЯНЫЙ НАСОС С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |

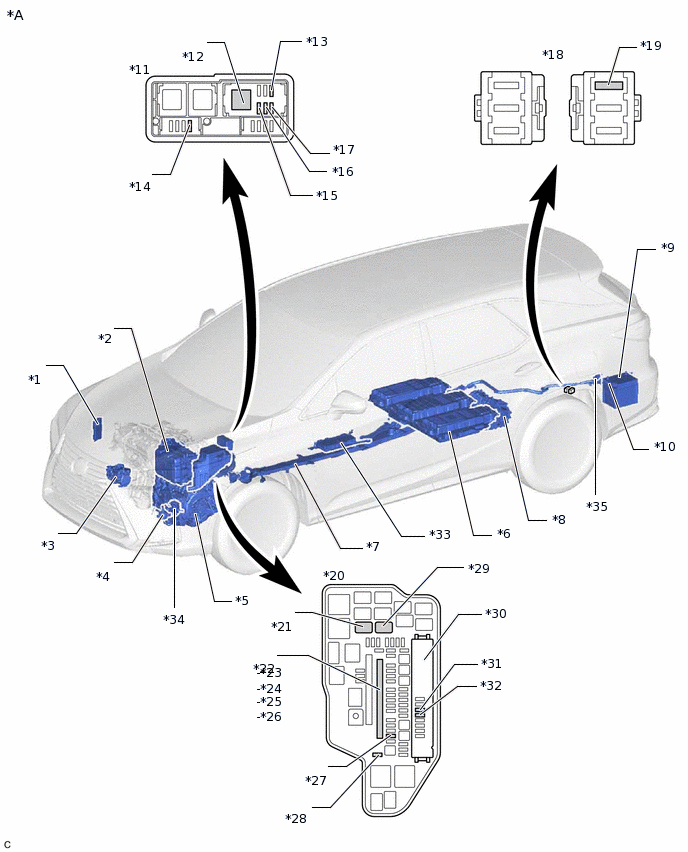

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с задним сиденьем № 2 |
- |
- |
*1 |
ECM В СБОРЕ |
*2 |
ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ |
*3 |
КОМПРЕССОР С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*4 |
НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ ИНВЕРТОРА В СБОРЕ |
*5 |
ГИБРИДНАЯ ТРАНСМИССИЯ В СБОРЕ |
*6 |
ВЫСОКОВОЛЬТНАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ |
*7 |
КАБЕЛЬ ВЫСОКОГО НАПРЯЖЕНИЯ ПОД ПОЛОМ |
*8 |
Задний тяговый электродвигатель с трансмиссией в сборе |
*9 |
ВСПОМОГАТЕЛЬНАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ |
*10 |
БЛОК ПЛАВКИХ ВСТАВОК В СБОРЕ - ПРЕДОХРАНИТЕЛЬ MAIN |
*11 |
БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА |
*12 |
РЕЛЕ IGCT |
*13 |
ПРЕДОХРАНИТЕЛЬ PCU |
*14 |
ПРЕДОХРАНИТЕЛЬ OIL PMP |
*15 |
ПРЕДОХРАНИТЕЛЬ INV W/P |
*16 |
ПРЕДОХРАНИТЕЛЬ IGCT № 2 |
*17 |
ПРЕДОХРАНИТЕЛЬ IGCT № 3 |
*18 |
БЛОК ПРЕДОХРАНИТЕЛЕЙ В СБОРЕ |
*19 |
ПРЕДОХРАНИТЕЛЬ DC/DC-S |
*20 |
БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ |
*21 |
РЕЛЕ BATT FAN |
*22 |
БЛОК ПЛАВКИХ ВСТАВОК В СБОРЕ |
*23 |
ПРЕДОХРАНИТЕЛЬ DC/DC |
*24 |
ПРЕДОХРАНИТЕЛЬ IGCT |
*25 |
ПРЕДОХРАНИТЕЛЬ J/B-BAT |
*26 |
ПРЕДОХРАНИТЕЛЬ SUB R/B |
*27 |
ПРЕДОХРАНИТЕЛЬ BATT FAN |
*28 |
ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 8 |
*29 |
РЕЛЕ OIL PMP |
*30 |
СИЛОВОЙ ПОЛУПРОВОДНИКОВЫЙ ИНТЕГРИРОВАННЫЙ ЭБУ - РЕЛЕ IG2 |
*31 |
ПРЕДОХРАНИТЕЛЬ IG2 MAIN |
*32 |
ПРЕДОХРАНИТЕЛЬ IG2 |
*33 |
ПРЕОБРАЗОВАТЕЛЬ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
*34 |
МАСЛЯНЫЙ НАСОС С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*35 |
ТЕРМИСТОР В СБОРЕ |
- |
- |
ИЛЛЮСТРАЦИЯ
*1 |
ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ |
*2 |
КРЫШКА ВЫВОДА ИНВЕРТОРА |
*3 |
ПОДКЛЮЧЕНИЕ КАБЕЛЯ ЗАДНЕГО ЭЛЕКТРОДВИГАТЕЛЯ |
*4 |
ПОДКЛЮЧЕНИЕ КАБЕЛЯ ГЕНЕРАТОРА |
*5 |
ЖГУТ ЭЛЕКТРОПРОВОДКИ МОТОРНОГО ОТСЕКА № 5 |
*6 |
ПОДКЛЮЧЕНИЕ КАБЕЛЯ ЭЛЕКТРОДВИГАТЕЛЯ |
*7 |
РАЗЪЕМ ВЫСОКОГО НАПРЯЖЕНИЯ |
*8 |
РАЗЪЕМ НИЗКОГО НАПРЯЖЕНИЯ |
*9 |
КОНТАКТ AMD |
*10 |
ЭБУ МОТОР-ГЕНЕРАТОРА |
*11 |
ГИБРИДНАЯ ТРАНСМИССИЯ В СБОРЕ |
*12 |
РЕЗОЛЬВЕР ГЕНЕРАТОРА |
*13 |
ДАТЧИК ТЕМПЕРАТУРЫ ГЕНЕРАТОРА |
*14 |
ГЕНЕРАТОР ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ |
*15 |
ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ |
*16 |
ДАТЧИК ТЕМПЕРАТУРЫ ЭЛЕКТРОДВИГАТЕЛЯ |
*17 |
ЭЛЕКТРОДВИГАТЕЛЬ ГИБРИДНОЙ СИСТЕМЫ |
*18 |
РЕЗОЛЬВЕР ЭЛЕКТРОДВИГАТЕЛЯ |
*19 |
Задний тяговый электродвигатель с трансмиссией в сборе |
*20 |
РЕЗОЛЬВЕР ЗАДНЕГО ЭЛЕКТРОДВИГАТЕЛЯ |
*21 |
ДАТЧИК ТЕМПЕРАТУРЫ ЗАДНЕГО ЭЛЕКТРОДВИГАТЕЛЯ |
*22 |
УДЛИНИТЕЛЬ В СБОРЕ |
ИЛЛЮСТРАЦИЯ
*1 |
ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ |
*2 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ВЫСОКОВОЛЬТНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ |
*3 |
ДАТЧИК НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ |
*4 |
ВЫСОКОВОЛЬТНАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ |
*5 |
SMRP |
*6 |
SMRG |
*7 |
SMRB |
*8 |
ГЛАВНЫЙ РЕЗИСТОР СИСТЕМЫ |
*9 |
ДАТЧИК ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ |
*10 |
ВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ (№ 1) |
*11 |
ВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ (№ 2) |
*12 |
ВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ (№ 3) |
