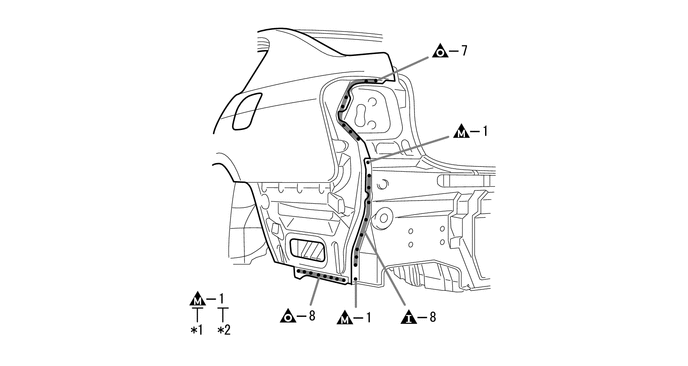

ПОРЯДОК ИСПОЛЬЗОВАНИЯ РУКОВОДСТВА РИСУНОК С ОБОЗНАЧЕНИЯМИ МЕСТ СВАРКИ
Снятие |
||
|---|---|---|
 |
||
*1 |
Положение снятых панелей |
|
*2 |
Точки сварки |
|
Обозначения |
Интерпретация |
Иллюстрация |
 |

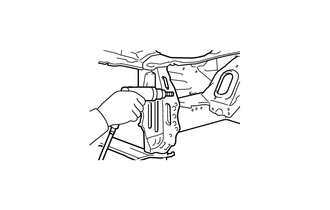

Точки сварки при снятии |
 |
 |

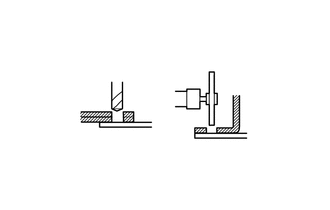

Снятые панели должны располагаться снаружи |
 |
 |

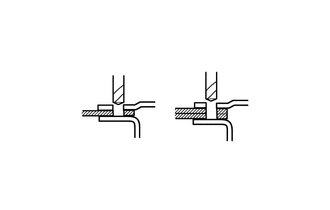

Снятые панели должны располагаться в центре |
 |
 |

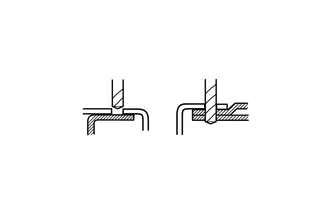

Снятые панели должны располагаться изнутри |
 |
Установка |
||
|---|---|---|
 |
||
*1 |
Метод сварки и положение панели |
|
*2 |
Точки сварки |
|
Обозначения |
Интерпретация |
Иллюстрация |
 |

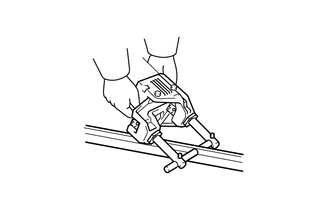

Точечная сварка |
 |
 |
Сварка электрозаклепкой: |
 |
 |
Точечная сварка MIG |
 |
