ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ КРОНШТЕЙН ТЕЛЕФОНА № 2 (для моделей с приемопередатчиком системы обработки и передачи информации с поддержкой G-BOOK)

   1. Установите кронштейн № 2 телефона и закрепите его болтом.

2. УСТАНОВИТЕ КРОНШТЕЙН ТЕЛЕФОНА № 1 (для моделей с приемопередатчиком системы обработки и передачи информации с поддержкой G-BOOK)

   1. Установите кронштейн № 1 телефона и закрепите его болтом.

3. УСТАНОВИТЕ БАТАРЕЮ СИСТЕМЫ ПОДАЧИ СИГНАЛА БЕДСТВИЯ (для моделей с приемопередатчиком системы обработки и передачи информации кроме моделей с поддержкой G-BOOK)

   Нажмите здесьClick here

4. УСТАНОВИТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ

   1.

      Для моделей с приемопередатчиком системы обработки и передачи информации с поддержкой G-BOOK

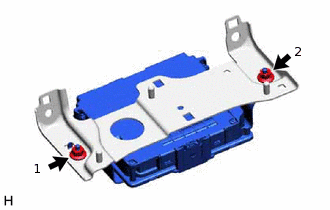

      1. Установите приемопередатчик системы обработки и передачи информации и закрепите его 2 гайками.

         Tip:

         Затягивайте винты в порядке, указанном на рисунке.

   2. для моделей с приемопередатчиком системы обработки и передачи информации без поддержки G-BOOK

      1.

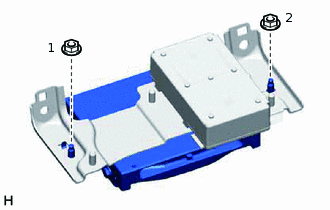

         Установите приемопередатчик системы обработки и передачи информации и закрепите его 2 гайками.

         Tip:

         Затягивайте винты в порядке, указанном на рисунке.

5. УСТАНОВИТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ С КРОНШТЕЙНОМ

   1. Для моделей с приемопередатчиком системы обработки и передачи информации с поддержкой G-BOOK

      1.

         Подсоедините все разъемы и предварительно установите приемопередатчик системы обработки и передачи информации с кронштейном, введя 2 направляющие приемопередатчика системы обработки и передачи информации с кронштейном в зацепление с панелью приборов.

      2. Установите приемопередатчик системы обработки и передачи информации с кронштейном и закрепите его 2 болтами.

         Tip:

         Затягивайте винты в порядке, указанном на рисунке.

   2. для моделей с приемопередатчиком системы обработки и передачи информации без системы G-BOOK

      1.

         Подсоедините все разъемы и предварительно установите приемопередатчик системы обработки и передачи информации с кронштейном, введя 2 направляющие приемопередатчика системы обработки и передачи информации с кронштейном в зацепление с панелью приборов.

      2. Установите приемопередатчик системы обработки и передачи информации с кронштейном и закрепите его 2 болтами.

         Tip:

         Затягивайте винты в порядке, указанном на рисунке.

6. УСТАНОВИТЕ РАДИОПРИЕМНИК С КРОНШТЕЙНОМ В СБОРЕ

   Нажмите здесьClick here

7. УСТАНОВИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

   Нажмите здесьClick here

8. УСТАНОВИТЕ ВЕРХНЮЮ ЗАДНЮЮ ПАНЕЛЬ КОНСОЛИ В СБОРЕ

   Нажмите здесьClick here

9. УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

   Нажмите здесьClick here

10. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

    Нажмите здесьClick here

11. УСТАНОВИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ

    Нажмите здесьClick here

12. УСТАНОВИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1

    Нажмите здесьClick here

13. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1

    Нажмите здесьClick here

14. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

    Нажмите здесьClick here

15. УСТАНОВИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ

    Нажмите здесьClick here

16. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

    Нажмите здесьClick here

17. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

    Нажмите здесьClick here

18. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ КОНСОЛИ № 2

    Нажмите здесьClick here

19. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ КОНСОЛИ № 1

    Нажмите здесьClick here

20. УСТАНОВИТЕ ВЕРХНЮЮ ЗАДНЮЮ ПАНЕЛЬ КОНСОЛИ

    Нажмите здесьClick here

21. УСТАНОВИТЕ ПОДЛОКОТНИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

    Нажмите здесьClick here

22. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА (для моделей с правосторонним рулевым управлением)

    Нажмите здесьClick here

23. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ДВЕРИ (для моделей с правосторонним рулевым управлением)

    Нажмите здесьClick here

24. УСТАНОВИТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ С КРОНШТЕЙНОМ

    Нажмите здесьClick here

25. СНИМИТЕ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

    Нажмите здесьClick here

26. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note:

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесьClick here

27. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

    Нажмите здесьClick here

28. УСТАНОВИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

    Нажмите здесьClick here

29. УСТАНОВИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с запасным колесом)

    Нажмите здесьClick here

30. УСТАНОВИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 3 В СБОРЕ

    Нажмите здесьClick here

31. УСТАНОВИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

    Нажмите здесьClick here
