КЛАПАН РОГ УЗЛЫ И ДЕТАЛИ

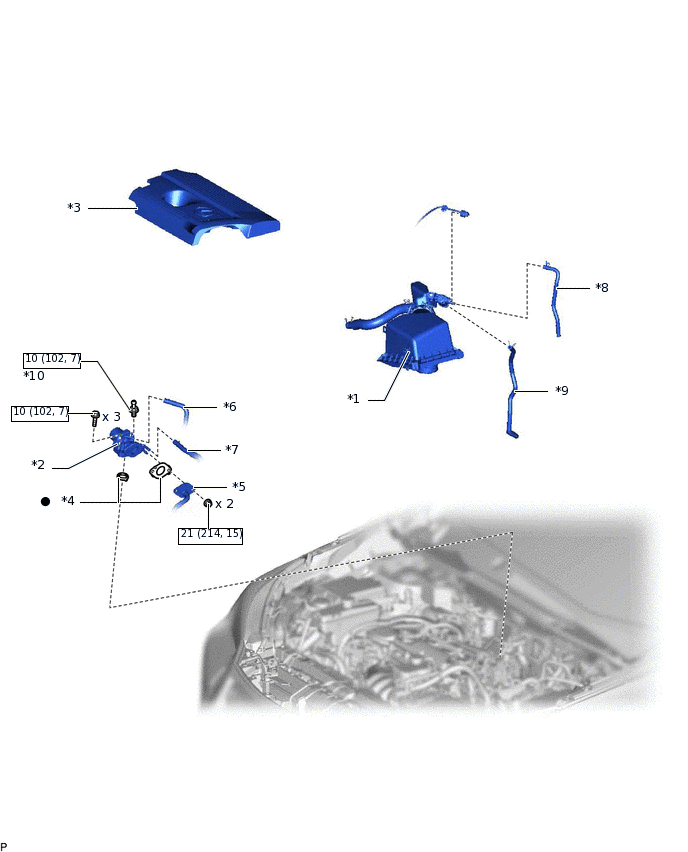

ИЛЛЮСТРАЦИЯ

A308617C02

*1

ВОЗДУШНЫЙ ФИЛЬТР И ШЛАНГ

*2

КЛАПАН РОГ В СБОРЕ

*3

КРЫШКА ДВИГАТЕЛЯ № 1 В СБОРЕ

*4

ПРОКЛАДКА

*5

ТРУБА РОГ № 1

*6

ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1

*7

ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 2

*8

ПИТАЮЩИЙ ШЛАНГ ПАРОВ ТОПЛИВА

*9

ПИТАЮЩИЙ ШЛАНГ ПАРОВ ТОПЛИВА № 2

*10

СОЕДИНЕНИЕ КРЫШКИ ДВИГАТЕЛЯ
V100146

Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки

●

Деталь однократного применения
