СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ КОНТАКТЫ ЭБУ

  1. ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

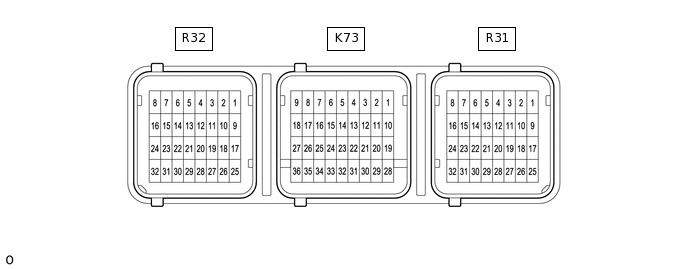

    C370780N01

    Контакт №

    Обозначение контакта

    Destination

    R32-3

    PLR-

    Пиропатрон левого заднего преднатяжителя (левый задний ремень безопасности)

    R32 -4

    PLR+

    R32 -5

    PL+

    Пиропатрон левого переднего преднатяжителя (левый передний ремень с катушкой и преднатяжителем в сборе)

    R32-6

    PL-

    R32-7

    ICL-

    Пиропатрон левой подушки безопасности занавесочного типа (левая подушка безопасности занавесочного типа в сборе)

    R32-8

    ICL+

    R32-13*

    SRL+

    Левый задний боковой пиропатрон (левая подушка безопасности задних сидений в сборе)

    R32-14*

    SRL-

    R32-15

    SFL-

    Левый передний боковой пиропатрон (левая подушка безопасности передних сидений в сборе)

    R32-16

    SFL+

    R32-25*

    LSP+

    Датчик положения сиденья (регулятор левого переднего сиденья в сборе)

    R32-26*

    LSP-

    R32-27*

    LBE-

    Датчик замка левого переднего ремня безопасности (замок ремня безопасности левого переднего сиденья в сборе)

    R32-28*

    LBE+

    R32-29

    BCL+

    Левый боковой датчик системы SRS № 1

    R32-30

    BCL-

    R32-31

    BBL-

    Левый боковой датчик системы SRS № 2

    R32-32

    BBL+

    K73-1*

    P2+

    Пиропатрон 2-ой ступени подушки безопасности переднего пассажира (фронтальная подушка безопасности пассажира в сборе)

    K73-2*

    P2-

    K73-3

    OL

    Пиропатрон подушки безопасности переднего пассажира (фронтальная подушка безопасности пассажира в сборе)

    K73-4

    P+

    K73-6

    D+

    Пиропатрон подушки безопасности водителя (кнопка звукового сигнала в сборе)

    K73-7

    D-

    K73-8*

    D2-

    Пиропатрон 2-ой ступени подушки безопасности водителя (кнопка звукового сигнала в сборе)

    K73-9*

    D2+

    K73-10*

    PK+

    Пиропатрон подушки безопасности для защиты коленей переднего пассажира (подушка безопасности № 2 для защиты ног в сборе)

    K73-11*

    PK-

    K73-12

    DK-

    Пиропатрон подушки безопасности для защиты коленей водителя (подушка безопасности № 1 для защиты ног в сборе)

    K73-13

    DK+

    K73-25

    GSW

    Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

    K73-26

    CANH

    Линия передачи данных CAN

    K73-27

    CANL

    K73-28

    -SR

    Правый передний датчик системы SRS

    K73-29

    +SR

    K73-30

    +SL

    Левый передний датчик системы SRS

    K73-31

    -SL

    K73-32

    E2

    Масса

    K73-33

    E1

    K73-34*

    P-AB

    Контрольная лампа включения/выключения передней подушки безопасности пассажира (сигнальная лампа в сборе)

    K73-35*

    PAON

    K73-36

    IG2

    Предохранитель A/BAG-IG2

    R31-1

    ICR+

    Пиропатрон правой подушки безопасности занавесочного типа (правая подушка безопасности занавесочного типа в сборе)

    R31-2

    ICR-

    R31-3

    PR-

    Пиропатрон правого переднего преднатяжителя (правый передний ремень с катушкой и преднатяжителем в сборе)

    R31-4

    PR+

    R31-5

    PRR+

    Пиропатрон правого заднего преднатяжителя (правый задний ремень безопасности)

    R31-6

    PRR-

    R31-9

    SFR+

    Правый передний боковой пиропатрон (правая подушка безопасности передних сидений в сборе)

    R31-10

    SFR-

    R31-11*

    SRR-

    Правый задний боковой пиропатрон (правая подушка безопасности задних сидений в сборе)

    R31-12*

    SRR+

    R31-25

    BBR+

    Правый боковой датчик системы SRS № 2

    R31-26

    BBR-

    R31-27

    BCR-

    Правый боковой датчик системы SRS № 1

    R31-28

    BCR+

    *: Для моделей с системой классификации пассажиров
