АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем) КОНТАКТЫ ЭБУ

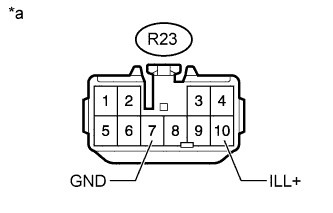

  1. ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

    A01DX6UE08
    Номера контактов (обозначения) Цвет проводки Описание контактов Условие Технические характеристики
    R23-1 (FR+) - R23-7 (GND) LG - BR Звуковой сигнал (передний правый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком
    R23-2 (FL+) - R23-7 (GND) P - BR Звуковой сигнал (передний левый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком
    R23-3 (ACC) - R23-7 (GND) GR - BR Вспомогательное устройство (ON (ВКЛ)) Зажигание выключено менее 1 В
    Замок зажигания в положении ACC 11-14 В
    R23-4 (B) - R23-7 (GND) L-Y - BR Аккумуляторная батарея Всегда 11 – 14 В
    R23-5 (FR-) - R23-7 (GND) L - BR Звуковой сигнал (передний правый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком
    R23-6 (FL-) - R23-7 (GND) V - BR Звуковой сигнал (передний левый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком
    R23-7 (GND) - масса BR - масса Масса Всегда Менее 1 В

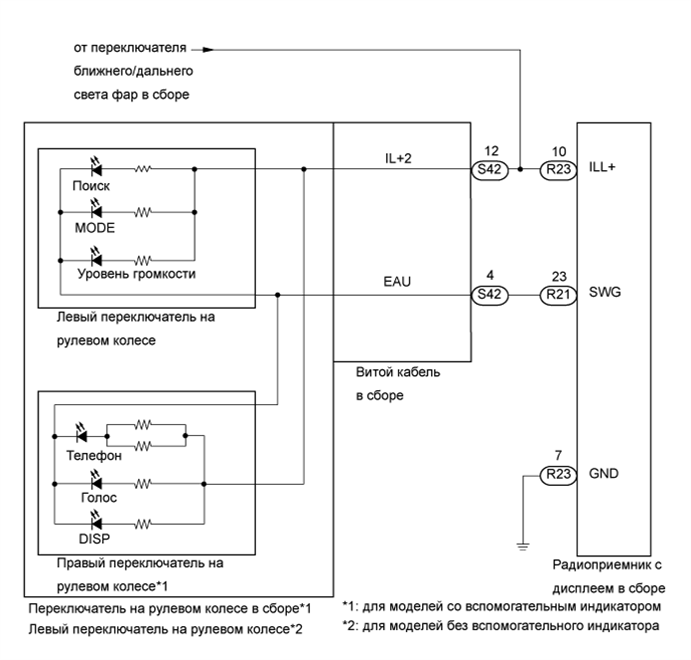

    R23-10 (ILL+) - R23-7 (GND) G - BR Сигнал подсветки Переключатель освещения выключен Менее 1 В
    Переключатель освещения в положении TAIL или HEAD 11-14 В
    R22-1 (RR+) - R23-7 (GND) R - BR Звуковой сигнал (задний правый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком
    R22-2 (RL+) - R23-7 (GND) B - BR Звуковой сигнал (задний левый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком
    R22-3 (RR-) - R23-7 (GND) W - BR Звуковой сигнал (задний правый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком
    R22-6 (RL-) - R23-7 (GND) Y - BR Звуковой сигнал (задний левый канал) Аудиосистема работает Сигнал на выходе синхронизируется со звуком
    R21-4 (MACC) - масса B - масса Источник питания усилителя микрофона Зажигание выключено менее 1 В
    Замок зажигания в положении ACC 4 - 6 В
    R21-5 (MIN+) - масса W - масса Голосовой сигнал микрофона

    См. раздел "Проверка микрофона и распознавания голоса" (см. стр. Click here)

    		 -
    R21-6 (SNS2) - масса W-B - масса Сигнал обнаружения подключения микрофона Всегда Менее 1 В
    R21-11 (AGND) - масса Экран - масса Заземление экрана Всегда Менее 1 В
    R21-17 (SPD) - R23-7 (GND) V-R - BR Сигнал скорости от щитка приборов

    См. "Сигналы автомобиля" (стр. Click here).

    		 -
    R21-18 (SGND) - R23-7 (GND) Экран - BR Заземление экрана Всегда Менее 1 В
    R21-19 (MIN-) - масса R - масса Голосовой сигнал микрофона

    См. раздел "Проверка микрофона и распознавания голоса" (см. стр. Click here)

    		 -
    R21-21 (SW1) - R23-7 (GND) R - BR Сигнал переключателя на рулевом колесе Переключатель на рулевом колесе не работает 4,44 - 5,43 В
    Нажатие переключателя SEEK+ (поиск+) 0,45 - 0,65 В
    Нажатие выключателя SEEK- (поиск-) 1,19 - 1,49 В
    Нажатие выключателя VOL+ (громкость+) 2,09 - 2,54 В
    Нажатие выключателя VOL- (громкость-) 3,20 - 3,88 В
    R21-22 (SW2) - R23-7 (GND) W - BR Сигнал переключателя на рулевом колесе Переключатель на рулевом колесе не работает 4,44 - 5,43 В
    Нажатие переключателя MODE (режим) 0,45 - 0,65 В
    Нажатие выключателя ON HOOK (подключение к линии) 1,19 - 1,49 В
    Нажатие выключателя OFF HOOK (отключение от линии) 2,09 - 2,54 В
    R21-23 (SWG) - R23-7 (GND) L - BR Масса переключателя на рулевом колесе Всегда Менее 1 В
    R21-25 (ADPG) - R23-7 (GND) G - BR Сигнал обнаружения подключения внешнего устройства Внешнее устройство подключено Менее 1 В
    R21-26 (VAR+) - R23-7 (GND) B - BR Звуковой сигнал (правый канал) Звук воспроизводится внешним устройством (когда используется стереогнездо) Сигнал на выходе синхронизируется со звуком
    R21-27 (VA-) - R23-7 (GND) W - BR Масса Всегда Менее 1 В
    R21-28 (VAL+) - R23-7 (GND) R - BR Звуковой сигнал (левый канал) Звук воспроизводится внешним устройством (когда используется стереогнездо) Сигнал на выходе синхронизируется со звуком
    R18-6 (PKB) - R23-7 (GND) LG - BR Сигнал стояночного тормоза

    См. "Сигналы автомобиля" (стр. Click here).

    		 -
    RA-5 (ANT+) - масса # - масса Источник питания антенны Радиоприемник включен и выбран режим AM или FM 11–14 В
    R24-1 (USV1) - R24-4 (UGD1) # - # Аккумуляторная батарея Всегда 4,5 - 5,5 В
    R24-2 (US1-) - R24-4 (UGD1) # - # Сигнал данных Подключено USB-устройство или устройство "iPod" -
    R24-3 (US1+) - R24-4 (UGD1) # - # Сигнал данных Подключено USB-устройство или устройство "iPod" -
    R24-4 (UGD1) - масса # - масса Масса Всегда Менее 1 В

    • #: Данные о цвете проводов отсутствует.
