IMMOBILISER SYSTEM(w/ Entry and Start System) PARTS LOCATION

ILLUSTRATION

B319558C07

*1

ECM

*2

ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY

- AM2 FUSE

- ECU-B NO. 1 FUSE

- ECU-B NO. 2 FUSE

- STRG LOCK FUSE

ILLUSTRATION

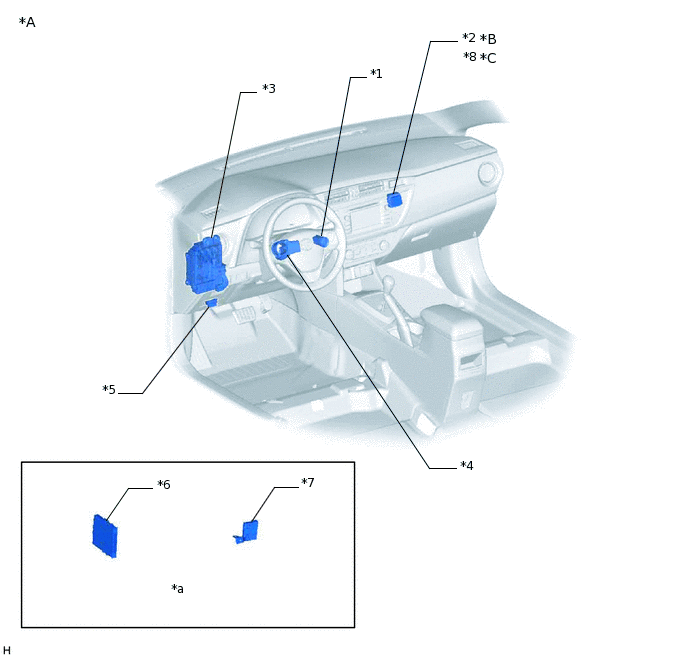

B331591C08

*A

for LHD

*B

for Sedan

*C

except Sedan

-

-

*1

ENGINE SWITCH

*2

SECURITY INDICATOR LIGHT (TELLTALE LIGHT ASSEMBLY)

*3

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- IGN FUSE

*4

STEERING LOCK ECU (STEERING LOCK ACTUATOR ASSEMBLY)

*5

DLC3

*6

CERTIFICATION ECU (SMART KEY ECU ASSEMBLY)

*7

ID CODE BOX (IMMOBILISER CODE ECU)

*8

SECURITY INDICATOR LIGHT

(CLOCK ASSEMBLY)

*a

Refer to Service Bulletin for the installation position of the parts.

-

-

ILLUSTRATION

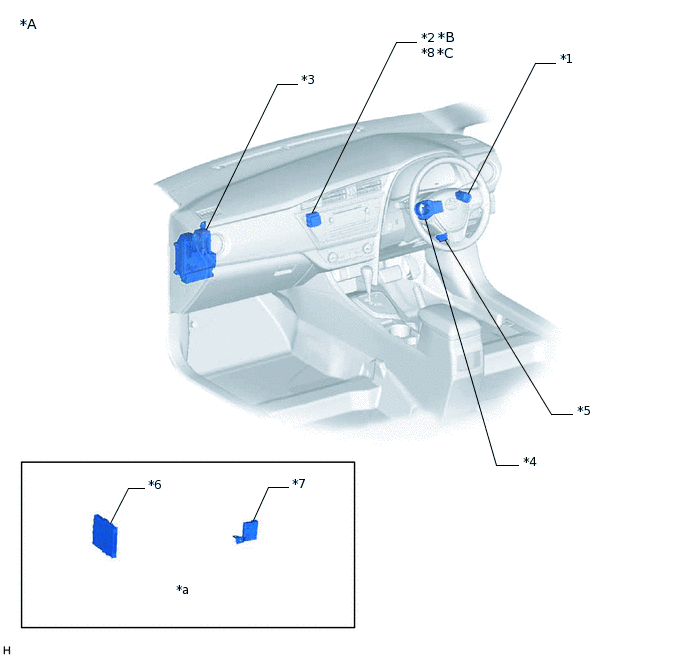

B331590C08

*A

for RHD

*B

for Sedan

*C

except Sedan

-

-

*1

ENGINE SWITCH

*2

SECURITY INDICATOR LIGHT (TELLTALE LIGHT ASSEMBLY)

*3

INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY

- IGN FUSE

*4

STEERING LOCK ECU (STEERING LOCK ACTUATOR ASSEMBLY)

*5

DLC3

*6

CERTIFICATION ECU (SMART KEY ECU ASSEMBLY)

*7

ID CODE BOX (IMMOBILISER CODE ECU)

*8

SECURITY INDICATOR LIGHT

(CLOCK ASSEMBLY)

*a

Refer to Service Bulletin for the installation position of the parts.

-

-
