СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ КОНТАКТЫ ЭБУ
ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

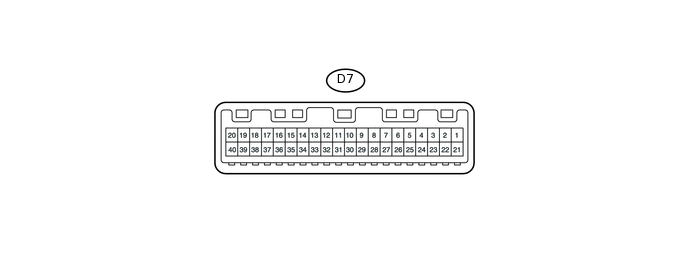

Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Контакт №
(обозначения)
Цвет провода
Описание контактов
Условие
Заданные условия
D7-1 (B) - масса
R-W - масса
Аккумуляторная батарея
Всегда
11-14 В
D7-2 (IG+) - масса
W-G - масса
Сигнал замка зажигания
Замок зажигания: OFF (ВЫКЛ) → ON (ВКЛ)
Менее 1 В → 11-14 В
D7-4 (LED LO) - масса
P-B - масса
Сигнал предупреждения светодиодной системы фар
Замок зажигания в положении ON (ВКЛ)
Контрольная лампа светодиодных фар: ON (ВКЛ) → OFF (ВЫКЛ)
Менее 1 В → 11-14 В
D7-6(CANH) - масса
BR - масса
Линия передачи данных CAN
Зажигание включено
Формирование импульсов
D7-7(CANL) - масса
BR-W - масса
Линия передачи данных CAN
Зажигание включено
Формирование импульсов
D7-9 (ILL-) - масса
B-W - масса
Выходной сигнал реостата регулировки освещения
Зажигание включено
Реостат регулировки освещения - разомкнуты все цепи верхнего освещения → разомкнуты все цепи нижнего освещения
Менее 1 В → 11-14 В
D7-13 (P/SB) - масса
BR-R - масса
Выходной сигнал внутреннего ремня безопасности переднего пассажира
Место переднего пассажира занято, и его ремень безопасности не пристегнут → пристегнут
Менее 1 В → 11-14 В
D7-14 (S) - масса
LG - масса
Сигнал давления моторного масла
Контрольная лампа давления моторного масла ON (ВКЛ) → OFF (ВЫКЛ)
Менее 1 В → 11-14 В
D7-15 (CHG-) - масса
G - масса
Сигнал контрольной лампы CHARGE
Запуск двигателя
Контрольная лампа CHARGE ON (ВКЛ) → OFF (ВЫКЛ)
Менее 1 В → 11-14 В
D7-17 (LBL) - масса
W-L - масса
Сигнал контрольной лампы уровня тормозной жидкости
Зажигание включено
Контрольная лампа уровня тормозной жидкости ON (ВКЛ) → OFF (ВЫКЛ)
Менее 1 В → 11-14 В
D7-18 (IND) - масса
V - масса
Сигнал контрольной лампы безопасности
Зажигание включено
Контрольная лампа безопасности мигает → гаснет
Меньше 1 В ←→11 - 14 В→ 11 - 14 В
D7-19 (LVWG) - масса
Y - масса
Сигнал контрольной лампы регулировки уровня фар
Зажигание включено
Контрольная лампа регулировки уровня фар ON (ВКЛ) → OFF (ВЫКЛ)
Менее 1 В → 11-14 В
D7-20 (ES1) - масса
B-Y - масса
Масса
Всегда
Менее 1 Ом
D7-21 (LR) - масса
GR - масса
Сигнал правого поворота
Зажигание включено
Контрольная лампа указателя правого поворота мигает → гаснет
Меньше 1 В ←→11 - 14 В→ 11 - 14 В
D7-22 (LL) - масса
W-R - масса
Сигнал левого поворота
Зажигание включено
Контрольная лампа указателя левого поворота мигает → гаснет
Меньше 1 В ←→11 - 14 В→ 11 - 14 В
D7-23 (+DP) - масса*1
L-W - масса
Сигнал переключателя на рулевом колесе
Зажигание включено
Переключатели "вверх", "вниз", "вправо" и "влево" на рулевом колесе не нажаты
4,8 - 5,2 В
Зажигание включено
Переключатель "вверх", "вниз", "вправо" или "влево" на рулевом колесе нажат
Менее 1 В
D7-24(TAM) - D7-25(SG-)
L - W
Сигнал датчика температуры окружающего воздуха
Зажигание включено
При 25°C (77°F)
1,35-1,75 В
D7-26 (+DP2) - масса*1
BR-W - масса
Сигнал переключателя на рулевом колесе
Зажигание включено
Переключатели "ввод" и "назад" на рулевом колесе не нажаты
4,8 - 5,2 В
Зажигание включено
Переключатель "ввод" или "назад" на рулевом колесе нажат
Менее 1 В
D7-27 (L) - D7-28 (FS-)
LG - L
Сигнал уровня топлива
Уровень топлива: FULL (полный бак) → EMPTY (пустой бак)
Менее 1 В → 4,5-9,0 В
D7-30 (E) - масса
L-R - масса
Масса реостата регулировки освещения
Всегда
Менее 1 Ом
D7-31 (TR) - масса
Y - масса
Входной сигнал реостата регулировки освещения
Реостат регулировки освещения - разомкнуты все цепи верхнего освещения → разомкнуты все цепи нижнего освещения
510 Ом → 100 Ом
D7-32 (T) - масса
G-W - масса
Сигнал замка зажигания
Замок зажигания: OFF (ВЫКЛ) → ON (ВКЛ)
Менее 1 В → 3,6 - 4,6 В
D7-33 (TC) - масса
BR - масса
Сигнал реостата регулировки освещения
Реостат регулировки освещения - разомкнуты все цепи верхнего освещения → Реостат регулировки освещения (переключатель отмены) ON (ВКЛ)
10 кОм или более → менее 1 Ом
D7-34 (DISP) - масса
R - масса
Сигнал переключателя DISP
Переключатель DISP: ON (ВКЛ) → OFF (ВЫКЛ)
Менее 1 Ом → 10 кОм или выше
D7-35 (CS) - масса*2
O - масса
Сигнал переключателя "км/час / мили в час"*
Переключатель "км/час / мили в час": ON (ВКЛ) → OFF (ВЫКЛ)
Менее 1 Ом → 10 кОм или выше
D7-36 (TRIP) - масса
P - масса
Сигнал переключения ODO/TRIP
Выключатель ODO/TRIP ON (ВКЛ) → OFF (ВЫКЛ)
Менее 1 Ом → 10 кОм или выше
D7-37 (DBKL) - масса
R-B - масса
Входной сигнал о состоянии внутреннего ремня безопасности водителя
Ремень безопасности водителя не пристегнут → пристегнут
Менее 1 В → 11-14 В
D7-38 (PBKL) - масса
R-G - масса
Входной сигнал состояния внутреннего ремня безопасности переднего пассажира
Место переднего пассажира занято, и его ремень безопасности не пристегнут → пристегнут
Менее 1 В → 11-14 В
D7-40 (ES2) - масса
B-Y - масса
Масса
Всегда
Менее 1 Ом
*1: для моделей со щитком приборов с TFT-дисплеем
*2: для моделей с переключателем "км/час / мили в час"
Если результат проверки не отвечает требованиям, возможно, неисправен щиток приборов.
