НЕПОДВИЖНОЕ СТЕКЛО ЛЮКА УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ОЧИСТИТЕ СТЕКЛО ЛЮКА № 1 В СБОРЕ

   1.

      Очистите наружные края стекла люка № 1 растворителем, не содержащим смолистых веществ.

      Note:

      • Не прикасайтесь к поверхности стекла люка № 1 после его очистки.

      • Соблюдайте осторожность, чтобы не повредить стекло.

2. УСТАНОВИТЕ СТЕКЛО ЛЮКА № 1

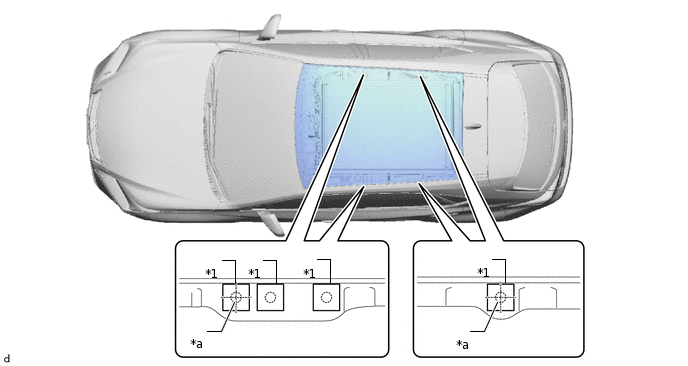

   1. Если при удалении герметика со стекла люка № 1 снимется крышка установочного отверстия багажника на крыше в сборе, вставьте новую крышку в установочное отверстие.



      *1	Крышка отверстия	-	-
      *a	Установочное отверстие для крепления багажника на крыше	-	-

   2. Очистите и сформируйте поверхность соприкосновения кузова.

      1.

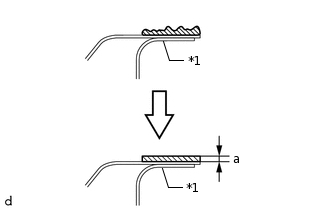

         *1	Панель крыши
         	Герметик

         С помощью ножа срежьте все неровные участки герметика с поверхности контакта на кузове автомобиля, как показано на рисунке.

         Номинальный режим

         Область	Заданные условия
         a	1,0 мм (0,0394 дюйма) или более

         Note:

         Следует оставлять максимально возможное количество герметика-фиксатора на кузове автомобиля.

      2. Очистите поверхность контакта на кузове техническим бензином.

         Tip:

         Кузов автомобиля следует очистить, даже если удален весь герметик.

   3. Расположите стекло люка № 1 в сборе.

      1. С помощью вакуумных присосок расположите стекло люка № 1 в сборе требуемым образом.

      2. Убедитесь, что все поверхности соприкосновения с краем стекла совершенно ровные.

      3.

         *a

         Метки

         Нанесите метки на стекло люка № 1 в сборе и кузов автомобиля в местах, указанных на рисунке.

         Note:

         Убедитесь, что фиксаторы правильно присоединены к кузову.

      4. С помощью вакуумных присосок снимите стекло люка № 1.

      5.

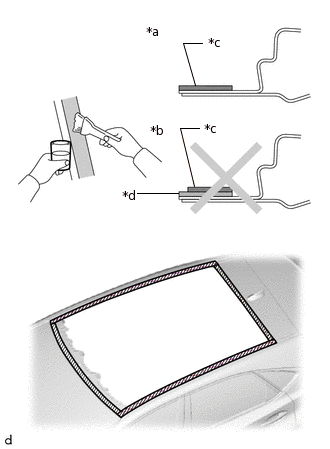

         *a	ПРАВИЛЬНО
         *b	НЕПРАВИЛЬНО
         *c	Грунтовка "M"
         *d	Герметик
         	Зона нанесения грунтовки "M"

         С помощью кисти нанесите грунтовку "M" на открытые поверхности кузова автомобиля.

         Note:

         • Просушите грунтовочное покрытие в течение, по крайней мере, 3 мин.

         • Не следует наносить грунтовку на герметик.

         • Остатки грунтовки необходимо выбросить.

         • Не наносите слишком много грунтовки.

   4. С помощью кисти или губки нанесите грунтовку "G" на поверхности соприкосновения стекла.



      *a	Задняя сторона	*b	Центральная линия герметика-фиксатора
      	Зона нанесения грунтовки "G"	-	-

      Номинальная

      Область	Заданные условия
      a	11,0 мм (0,4331 дюйма) или более
      b	19,0 мм (0,7480 дюйма) или более
      c	14,9 мм (0,5866 дюйма) или более
      d	14,7 мм (0,5787 дюйма) или более
      e	23,0 мм (0,9055 дюйма) или более

      Tip:

      При случайном попадании грунтовки на поверхности, не требующие такой обработки, удалите грунтовку до того, как она высохнет, растворителем, не содержащим смолистых веществ.

      Note:

      • Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

      • Остатки грунтовки необходимо выбросить.

      • Не наносите слишком много грунтовки.

   5.

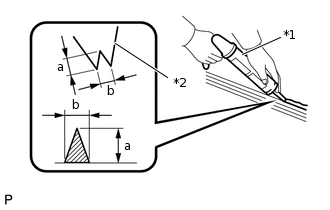

      *1	Пистолет для нанесения герметика
      *2	Сопло

      Срежьте кончик наконечника баллона, как показано на рисунке.

      Номинальное значение / Номинальный режим

      Область	Заданные условия
      a	12,0 мм (0,472 дюйма)
      b	8,0 мм (0,315 дюйма)

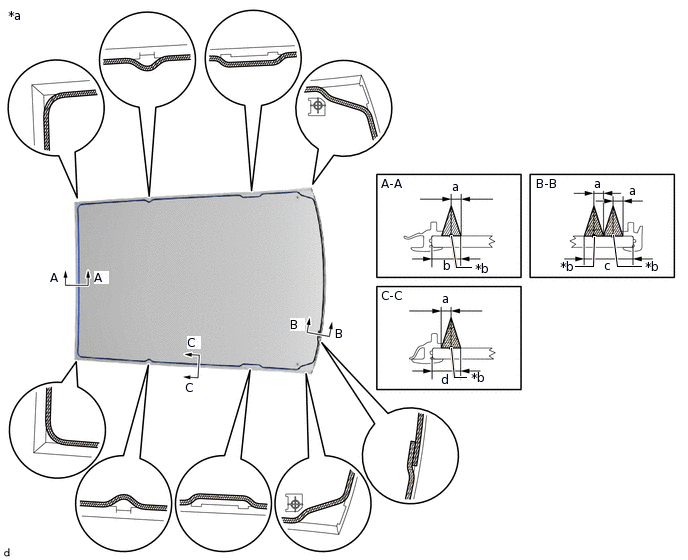

   6. Нанесите герметик на ветровое стекло, как показано на рисунке.



      *a	Задняя сторона	*b	Центральная линия герметика-фиксатора
      	Область нанесения герметика	-	-

      Номинальная

      Область	Заданные условия
      a	4,0 мм (0,1575 дюйма)
      b	11,9 мм (0,4685 дюйма)
      c	11,7 мм (0,4606 дюйма)
      d	20,0 мм (0,7874 дюйма)

      Note:

      Нанесите герметик после высыхания грунтовки "G" (примерно через 3 мин).

   7. Установите стекло люка № 1 на кузов автомобиля.

      1.

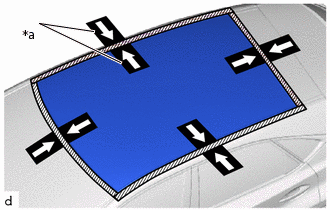

         *a

         Метки

         С помощью вакуумных присосок расположите стекло люка № 1, выровняв его по меткам, и аккуратно надавите на него по краям.

         Note:

         • Просушите грунтовочное покрытие в течение не менее 3 минут.

         • Убедитесь, что фиксаторы правильно присоединены к кузову.

         • Проверьте зазор между кузовом и стеклом.

      2. Аккуратно надавите на переднюю поверхность стекла люка № 1 в сборе, чтобы гарантировать его надежную фиксацию на кузове автомобиля.

         Tip:

         Нажмите на стекло с усилием не менее 98 Н (10 кгс, 22,0 фунт-силы).

      3. Удалите все выступающие излишки герметика скребком.

         Note:

         Нанесите герметик на края стекла.

      4. Удалите все выступающие излишки герметика скребком.

      5. Зафиксируйте стекло люка № 1 с помощью защитной клейкой ленты, пока герметик-фиксатор не затвердеет.

         Note:

         Не приводите автомобиль в движение в течение времени, указанного в таблице ниже.

         Минимальное время

         Температура	Минимальный период времени до движения автомобиля
         35°C (95°F)	7 часов
         20°C (68°F)	12 часов
         5°C (41°F)	54 часа

3. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК; УСТРАНИТЕ ИХ, ЕСЛИ ОНИ ЕСТЬ

   1. После затвердевания герметика полейте автомобиль водой. Убедитесь, что вода не проникает в салон.

   2. Если вода проникает в салон, дождитесь полного высыхания воды и нанесите дополнительный слой герметика.

   3. Удалите защитную ленту.

4. УСТАНОВИТЕ КОЖУХ ЛЮКА В СБОРЕ
