СИСТЕМА СИДЕНИЙ С ЭЛЕКТРОПРИВОДОМ

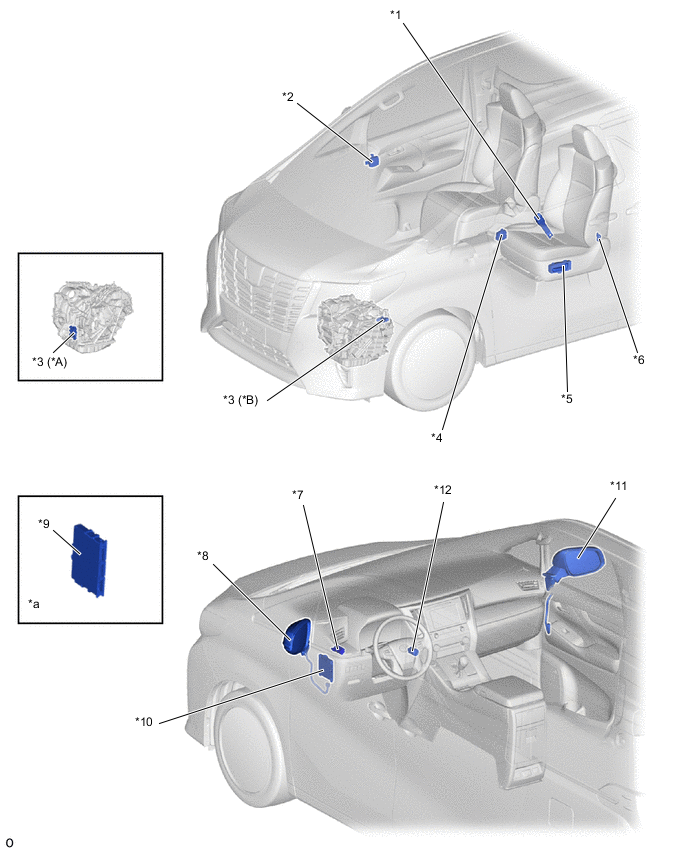

Figure 1. Система переднего сиденья с электроприводом 1
| *A | Для моделей с двигателем 2AR-FE | *B | Для моделей с двигателем 2GR-FE |
| *1 | Замок ремня безопасности левого переднего сиденья в сборе | *2 | ЭБУ электропривода наружного зеркала (со стороны переднего пассажира) |
| *3 | Датчик положения паркинга/нейтрали в сборе | *4 | ЭБУ электропривода наружного зеркала (со стороны водителя) |
| *5 | Переключатель электропривода левого переднего сиденья в сборе | *6 | Выключатель освещения проема левой передней двери в сборе |
| *7 | Переключатель запоминающего устройства сиденья | *8 | Левое наружное зеркало заднего вида в сборе |
| *9 | ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) | *10 | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) |
| *11 | Правое наружное зеркало заднего вида в сборе | *12 | Выключатель зажигания (нажимной пусковой переключатель) |
| *a | указания по установке детали см. в бюллетене технического обслуживания. | - | - |

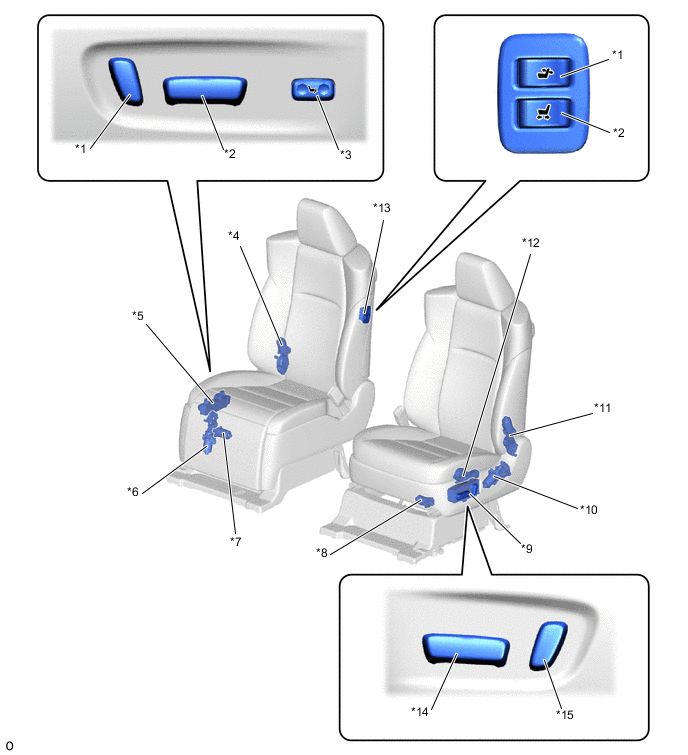

Figure 2. Система переднего сиденья с электроприводом 2
| *1 | Переключатель наклона сиденья переднего пассажира | *2 | Переключатель продольного перемещения сиденья переднего пассажира |
| *3 | Переключатель электропривода подставки для ног сиденья переднего пассажира | *4 | Электродвигатель наклона сиденья переднего пассажира |
| *5 | Переключатель электропривода правого переднего сиденья в сборе | *6 | Электродвигатель подставки для ног сиденья переднего пассажира |
| *7 | Электродвигатель продольного перемещения сиденья переднего пассажира | *8 | Электродвигатель продольного перемещения сиденья водителя |
| *9 | Переключатель электропривода левого переднего сиденья в сборе | *10 | Электродвигатель подъема сиденья водителя |
| *11 | Электродвигатель наклона сиденья водителя | *12 | Электродвигатель передней вертикальной тяги сиденья водителя |
| *13 | Переключатель управления сиденьем переднего пассажира (переключатель электропривода сиденья в сборе) | *14 |
|
| *15 | Переключатель наклона сиденья водителя | - | - |

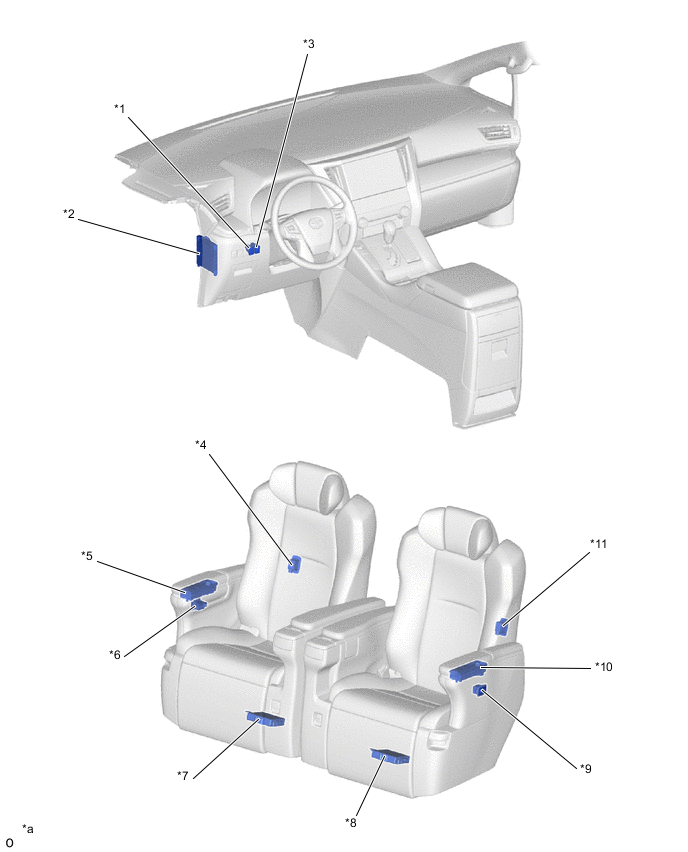

Figure 3. для моделей с функцией запоминания положения задних сидений
| *1 | Переключатель возврата заднего сиденья с электроприводом (со стороны левого сиденья) | *2 | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) |
| *3 | Переключатель возврата заднего сиденья с электроприводом (со стороны правого сиденья) | *4 | Переключатель электропривода заднего сиденья (спинка сиденья с правой стороны) |
| *5 | Задний управляющий переключатель (правый) | *6 | Переключатель электропривода заднего сиденья (со стороны правого сиденья) |
| *7 | ЭБУ управления положением правого сиденья в сборе | *8 | ЭБУ управления положением левого сиденья в сборе |
| *9 | Переключатель электропривода заднего сиденья (со стороны левого сиденья) | *10 | Задний управляющий переключатель (левый) |
| *11 | Переключатель электропривода заднего сиденья (спинка сиденья с левой стороны) | - | - |

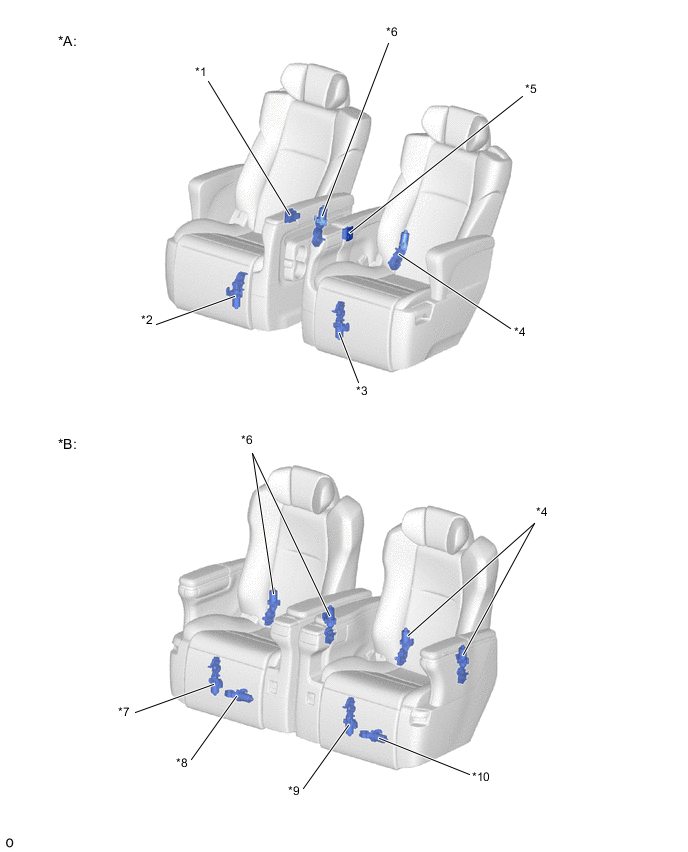

Figure 4. Для моделей с "капитанским" сиденьем представительского класса или "капитанским" сиденьем для отдыха представительского класса
| *A | Для моделей с "капитанским" сиденьем представительского класса | *B | Для моделей с "капитанским" сиденьем для отдыха представительского класса |
| *1 | Переключатель электропривода правого заднего сиденья | *2 | Правый электродвигатель подставки для ног |
| *3 | Левый электродвигатель подставки для ног | *4 | Электродвигатель наклона левого сиденья |
| *5 | Переключатель электропривода левого заднего сиденья | *6 | Электродвигатель наклона правого сиденья |
| *7 | Электродвигатель подъема/хранения правой подставки для ног | *8 | Электродвигатель выдвижения/складывания правой подставки для ног |
| *9 | Электродвигатель выдвижения/складывания левой подставки для ног | *10 | Электродвигатель подъема/хранения левой подставки для ног |
