СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ, диагностический DTC: P0A10-592

Код DTC Наименование DTC
P0A10-592 Высокий уровень сигнала на входе цепи состояния преобразователя постоянного тока в постоянный

ОПИСАНИЕ

См. описание для DTC P0A09-591.

Нажмите здесьClick here

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Индикация предупреждения

P0A10-592

Высокий уровень сигнала на входе цепи состояния преобразователя постоянного тока в постоянный

Короткое замыкание на +B в цепи сигнала VLO преобразователя постоянного тока в постоянный

(логика диагностирования за 1 поездку)

  • Жгут проводов или разъем

  • Преобразователь-инвертор в сборе

  • ЭБУ гибридной системы

Не загорается

Главная контрольная лампа аварийного состояния:

Загорается

СХЕМА СОЕДИНЕНИЙ

См. схему соединений для DTC P0A09-591.

Нажмите здесьClick here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

  • Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.

  • После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. По истечении 10 мин проверьте напряжение на контактах в контрольной точке преобразователя-инвертора в сборе. Перед началом работ напряжение должно составлять 0 В.

    Нажмите здесьClick here

    Tip:

    Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

Note:

После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

Нажмите здесьClick hereClick hereClick hereClick here

Tip:

После ремонта удалите все коды DTC и убедитесь, что коды DTC не выводятся, выполнив следующую процедуру.

  1. Установите выключатель питания в состояние ON (ВКЛ) (IG) и подождите не менее 10 с.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ (ФОРМУ СИГНАЛА)

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ – ЭБУ ГИБРИДНОЙ СИСТЕМЫ)Click here

    OK

  2. УДАЛИТЕ DTC

    Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  3. ПРОВЕРЬТЕ DTC (СИСТЕМЫ УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Войдите в следующие меню: Powertrain / Hybrid Control / Trouble Codes.

    4. Проверьте наличие кодов DTC.

      Powertrain > Hybrid Control > Trouble Codes

      Результат

      Перейдите к

      P0A10-592 не выводится.

      P0A10-592 выводится снова.

    5. Выключите зажигание.

    P0A10-592 не выводится.

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

    Нажмите здесьClick here

    P0A10-592 выводится снова.

    ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ

    Нажмите здесьClick here

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ - ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

    CAUTION:

    Не забывайте надевать электроизолирующие перчатки.

    1. Убедитесь, что зажим сервисного размыкателя цепи не установлен.

      Note:

      При снятом зажиме сервисного размыкателя цепи не включайте питание (READY), если нет соответствующего указания в руководстве по ремонту, так как это может стать причиной неисправности.

    2. Отсоедините разъем A59 преобразователя-инвертора в сборе.

      Нажмите здесьClick hereClick here

    3. Отсоедините разъем A60 ЭБУ гибридной системы.

    4. Подсоедините провод к отрицательному (-) выводу вспомогательной аккумуляторной батареи.

    5. Включите питание (IG).

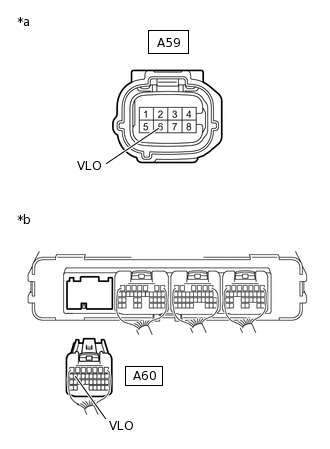

    6. A259909C27

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к преобразователю-инвертору в сборе)

      *b

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ гибридной системы)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Номинальное значение

      A59-6 (VLO) или A60-16 (VLO) - масса

      Питание включено (IG)

      Менее 1 В
      Note:

      Установка выключателя питания в состояние ON (ВКЛ) (IG) при отсоединенных разъеме преобразователя-инвертора в сборе и разъеме ЭБУ гибридной системы приводит к сохранению других DTC. После выполнения проверки удалите коды DTC.

    7. Выключите зажигание.

    8. Отсоедините провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    9. Подсоедините разъем A60 ЭБУ гибридной системы.

    10. Подсоедините разъем A59 преобразователя-инвертора в сборе.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ

    Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  6. УДАЛИТЕ DTC

    Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  7. ПРОВЕРЬТЕ DTC (СИСТЕМЫ УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Войдите в следующие меню: Powertrain / Hybrid Control / Trouble Codes.

    4. Проверьте наличие кодов DTC.

      Powertrain > Hybrid Control > Trouble Codes

      Результат

      Перейдите к

      DTC P0A10-592 не выводится.

      DTC P0A10-592 выводится снова.

    5. Выключите зажигание.

    DTC P0A10-592 не выводится.

    ЗАВЕРШЕНО

    DTC P0A10-592 выводится снова.

    ЗАМЕНИТЕ ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ

    Нажмите здесьClick hereClick here
