СТУПИЦА ПЕРЕДНЕГО КОЛЕСА УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ СТУПИЦУ ПЕРЕДНЕГО КОЛЕСА В СБОРЕ

   1. Зажмите поворотный кулак в тисках между алюминиевыми пластинами.

      Note:

      Не затягивайте тиски слишком сильно.

   2. Установите ступицу переднего колеса и защитный кожух переднего дискового тормоза на поворотный кулак и закрепите их 4 болтами.

      120 Н*м

      1224 кгс*см

      89 фунт-сила-футов

      Note:

      • Соблюдайте осторожность, чтобы не повредить ротор датчика частоты вращения или контактные поверхности.

      • Примите меры по предотвращению попадания посторонних частиц на ротор датчика частоты вращения и контактные поверхности.

2. УСТАНОВИТЕ ПЕРЕДНЮЮ ПОЛУОСЬ В СБОРЕ

   1.

      Кузовная консистентная смазка Toyota W

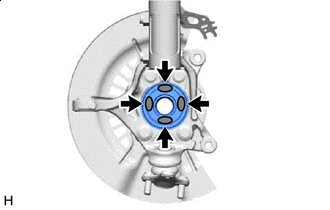

      Нанесите 0,1 - 0,3 г (0,00353 - 0,0105 унции) кузовной консистентной смазки Toyota W на каждый из 4 участков, показанных на рисунке.

   2. Закрепите переднюю ось в сборе на переднем амортизаторе в сборе 2 болтами и 2 гайками.

      290 Н*м

      2957 кгс*см

      214 фунт-сила-футов

      Note:

      • Не наносите смазку на поверхности соприкосновения поворотного кулака и амортизатора.

      • При заворачивании гаек удерживайте болты, не давая им вращаться.

      Tip:

      Болты можно вставлять в любом направлении, но они должны быть установлены оба в одинаковом направлении.

3. УСТАНОВИТЕ ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ В СБОРЕ

   1.

      *a

      Метка

      Совместите метки на переднем приводном валу и ступице переднего колеса и установите передний приводной вал в сборе на переднюю полуось в сборе.

      Note:

      • Не выдвигайте переднюю полуось в сборе к наружной части автомобиля дальше, чем это необходимо.

      • Убедитесь, что на роторе датчика частоты вращения или контактных поверхностях отсутствуют посторонние частицы.

      • Старайтесь не повредить чехол наружного шарнира переднего приводного вала.

      • Старайтесь не повредить защитный кожух переднего дискового тормоза.

      • Действуйте осторожно, чтобы не повредить датчик частоты вращения колеса.

4. ПОДСОЕДИНИТЕ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

   1. Закрепите нижний рычаг передней подвески № 1 в сборе на переднем нижнем шаровом шарнире в сборе с помощью болта и 2 гаек.

      92 Н*м

      938 кгс*см

      68 фунт-сила-футов

5. УСТАНОВИТЕ ТЯГУ В СБОРЕ

   Нажмите здесьClick here

6. УСТАНОВИТЕ ПЕРЕДНИЙ ДИСК

   Нажмите здесьClick here

7. УСТАНОВИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

   Нажмите здесьClick here

8. ЗАВЕРНИТЕ ГАЙКУ ВАЛА ПЕРЕДНЕЙ ПОЛУОСИ

   1. Очистите резьбовые части переднего приводного вала в сборе и новой гайки вала передней полуоси не оставляющим осадка растворителем.

      Note:

      • Обязательно выполните эту операцию даже для нового переднего приводного вала в сборе.

      • Не допускайте попадания на резьбовые части масла и посторонних частиц.

   2. С помощью удлиненной торцевой головки (30 мм), не затягивая, заверните гайку вала полуоси, включив тормоз.

      294 Н*м

      2998 кгс*см

      217 фунт-сила-футов

      Note:

      Накерните гайку вала передней полуоси после выполнения рассмотренных ниже проверок люфта и биения.

      Tip:

      Удерживайте нажатой педаль тормоза, чтобы передний приводной вал не вращался.

9. СНИМИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

   Нажмите здесьClick here

10. СНИМИТЕ ПЕРЕДНИЙ ДИСК

    Нажмите здесьClick here

11. ПРОВЕРЬТЕ ЛЮФТ ПОДШИПНИКА СТУПИЦЫ ПЕРЕДНЕГО КОЛЕСА

    Нажмите здесьClick here

12. ПРОВЕРЬТЕ БИЕНИЕ СТУПИЦЫ ПЕРЕДНЕГО КОЛЕСА

    Нажмите здесьClick here

13. УСТАНОВИТЕ ПЕРЕДНИЙ ДИСК

    Нажмите здесьClick here

14. УСТАНОВИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

    Нажмите здесьClick here

15. УСТАНОВИТЕ ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ

    1.

       Крепление

       Введите в зацепление 2 крепления, чтобы установить кронштейн зажима переднего датчика частоты вращения.

       Note:

       Не допускайте перекручивания переднего датчика частоты вращения при установке.

    2.

       Установите передний датчик частоты вращения и передний гибкий шланг на передний амортизатор, закрепив их болтом.

       29 Н*м

       296 кгс*см

       21 фунт-сила-фут

       Note:

       Не допускайте перекручивания переднего гибкого шланга при его установке.

    3.

       Установите передний датчик частоты вращения на поворотный кулак и закрепите его болтом.

       8,5 Н*м

       87 кгс*см

       75 фунт-сила-дюймов

       Note:

       • Не допускайте прилипания к наконечнику переднего датчика частоты вращения посторонних частиц.

       • Перед тем как затягивать болт, плотно вставьте корпус переднего датчика частоты вращения в поворотный кулак.

       • После установки переднего датчика частоты вращения в поворотный кулак удостоверьтесь, что между опорой датчика и поворотным кулаком нет зазора. Также убедитесь, что между деталями нет посторонних частиц.

       • Не допускайте перекручивания переднего датчика частоты вращения при установке.

    4. Подсоедините зажим.

       Note:

       Не допускайте перекручивания переднего датчика частоты вращения при установке.

16. НАКЕРНИТЕ ГАЙКУ ВАЛА ПЕРЕДНЕЙ ПОЛУОСИ

    1.

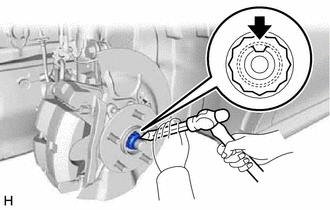

       С помощью молотка и зубила накерните гайку вала передней полуоси.

17. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО

    Нажмите здесьClick here

18. ПРОВЕРЬТЕ И ОТРЕГУЛИРУЙТЕ УГЛЫ УСТАНОВКИ ПЕРЕДНИХ КОЛЕС

    Нажмите здесьClick here

19. ПРОВЕРЬТЕ СИГНАЛ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ

    Нажмите здесьClick here
