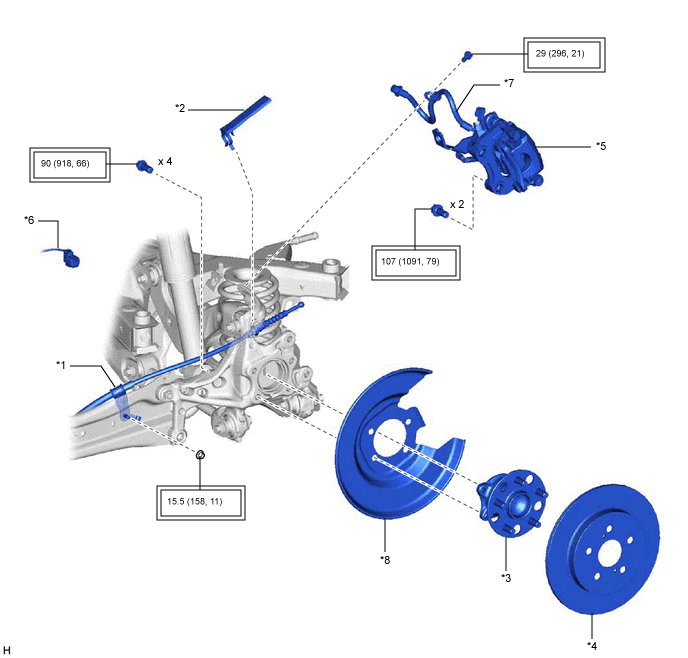

УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ РЕМОНТА ИНИЦИАЛИЗАЦИЯ


  1. ПРОЦЕДУРЫ, КОТОРЫЕ ДОЛЖНЫ БЫТЬ ВЫПОЛНЕНЫ ПРИ ОТСОЕДИНЕНИИ/ПОДСОЕДИНЕНИИ ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Необходимые процедуры Последствия / неработающие функции, если необходимые процедуры не выполняются Тяга
    Сохраните в памяти нейтральное положение рулевого колеса Система предупреждения об уходе с полосы (с участием рулевого управления)

    Click here

    Интеллектуальная система ультразвуковой локации*1
    Упрощенная интеллектуальная система помощи при парковке*1
    Предаварийная система безопасности
    Система помощи при парковке

    Click here

    Инициализируйте замок двери багажного отделения Система управления замками дверей

    Click here

    *1: При выполнении настройки с помощью GTS.

    Нажмите здесь Click here

    Note


    • После выключения питания радиоприемник с дисплеем в сборе сохраняет различные данные и настройки. Поэтому после выключения питания обязательно подождите не менее 120 с, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи (для моделей с аудиовизуальной системой).

    • После выключения питания радиоприемник с дисплеем в сборе сохраняет различные данные и настройки. Поэтому после выключения питания обязательно подождите не менее 120 с, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи (для моделей с системой навигации (с радиоприемником с дисплеем)).

    • После выключения питания приемник системы навигации в сборе сохраняет различные данные и настройки. Поэтому после выключения питания обязательно подождите не менее 120 с, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи (для моделей с системой навигации (с приемником системы навигации)).

    • При отсоединении провода от отрицательного вывода (-) вспомогательной аккумуляторной батареи и повторного его подсоединения откройте и закройте топливную крышку перед включением питания (IG) (для моделей с модулем насоса адсорбера).

      Tech Tips

      Точность указателя уровня топлива изменяется в зависимости от деформации топливного бака, вызванной внутренним давлением. Уравнивание давления в топливном баке с давлением окружающего воздуха перед включением питания (IG) путем открывания и закрывания топливной крышки после отсоединения провода от отрицательного вывода (-) вспомогательной аккумуляторной батареи и повторного его подсоединения приводит к повышению точности указателя уровня топлива (для моделей с модулем насоса адсорбера).

  2. ПРОЦЕДУРЫ, КОТОРЫЕ ДОЛЖНЫ БЫТЬ ВЫПОЛНЕНЫ ПОСЛЕ ЗАМЕНЫ ЭБУ ИЛИ ДРУГИХ УСТРОЙСТВ

    Заменяемое устройство Необходимые процедуры Последствия / неработающие функции, если необходимые процедуры не выполняются Тяга

      Для системы SFI (для моделей с модулем насоса адсорбера)

    • ECM

    		 Выполните регистрацию идентификационного номера транспортного средства (VIN) Контрольная лампа неисправности включена

    Click here


      Для системы SFI (для моделей без модуля насоса адсорбера)

    • ECM

    		 Выполните регистрацию идентификационного номера транспортного средства (VIN) или номера рамы Контрольная лампа неисправности включена

    Click here


      Для системы SFI (для моделей с модулем насоса адсорбера)

    • Корпус дроссельной заслонки в сборе

    • Удаление отложений с корпуса дроссельной заслонки в сборе

    • Двигатель в сборе

    • Головка блока цилиндров в сборе

    • Распредвал (для впускных или выпускных клапанов)

    • Зубчатое колесо распредвала

    • Поршень или поршневое кольцо

    • Датчик массового расхода воздуха в сборе

    • Топливная форсунка в сборе

    • Топливный насос

    • Датчик состава топливовоздушной смеси

    • Подогреваемый кислородный датчик

    • Датчик температуры охлаждающей жидкости двигателя

    • Свеча зажигания

    • Катушка зажигания в сборе

    • Клапан РОГ в сборе

    • Утечки воздуха из системы впуска

    • Утечки газов из системы выпуска отработавших газов

    • Датчик детонации

    		 Проверка после ремонта

    • Неравномерный холостой ход и т.п.

    • Функция пуска двигателя и т.д.

    Click here


      Для системы SFI (для моделей без модуля насоса адсорбера)

    • Корпус дроссельной заслонки в сборе

    • Удаление отложений с корпуса дроссельной заслонки в сборе

    • Двигатель в сборе

    • Головка блока цилиндров в сборе

    • Распредвал (для впускных или выпускных клапанов)

    • Зубчатое колесо распредвала

    • Поршень или поршневое кольцо

    • Датчик массового расхода воздуха в сборе

    • Топливная форсунка в сборе

    • Топливный насос

    • Датчик состава топливовоздушной смеси

    • Датчик температуры охлаждающей жидкости двигателя

    • Свеча зажигания

    • Катушка зажигания в сборе

    • Клапан РОГ в сборе

    • Утечки воздуха из системы впуска

    • Утечки газов из системы выпуска отработавших газов

    • Датчик детонации

    		 Проверка после ремонта

    • Неравномерный холостой ход и т.п.

    • Функция пуска двигателя и т.д.

    Click here

    Преобразователь-инвертор в сборе Настройка резольвера

    • Сохраняются DTC

    • Небольшая вибрация при скорости автомобиля не более 5 км/час (3 мили в час)

    • Удары или вибрация при разгоне

    Click here

    Гибридная трансмиссия в сборе

    • Настройка резольвера

    • Инициализация резольвера
    Высоковольтная аккумуляторная батарея Обновление информации о состоянии аккумуляторной батареи Информация о состоянии высоковольтной аккумуляторной батареи не обновляется

    Click here

    Клеммная колодка аккумуляторной батареи гибридной системы Произведите сброс накопленных данных о нагрузке для предохранителя высокого напряжения Сохраняются DTC
    Датчик радара миллиметрового диапазона в сборе Отрегулируйте датчик радара миллиметрового диапазона в сборе

    • Динамическая радарная система круиз-контроля

    • Предаварийная система безопасности

    • Система передней камеры распознавания объектов

    • Система предупреждения об уходе с полосы (с участием рулевого управления)

    • Система оповещения о дорожных знаках

    Click here


    • Передняя камера распознавания объектов

    • Ветровое стекло

    		 Отрегулируйте переднюю камеру распознавания объектов

    • Динамическая радарная система круиз-контроля

    • Система предупреждения об уходе с полосы (с участием рулевого управления)

    • Предаварийная система безопасности

    • Система передней камеры распознавания объектов

    • Система автоматического включения дальнего света

    Click here


    • ЭБУ и приемник системы предупреждения о ненадлежащем давлении в шинах (приемник системы управления замками дверей и приемник системы контроля давления в шинах в сборе)

    • Вентиль и передатчик системы предупреждения о ненадлежащем давлении в шинах

    • Зарегистрируйте идентификатор передатчика

    • Инициализируйте систему предупреждения о ненадлежащем давлении в шинах

    • При возникновении условий выдачи кода DTC "transmitter ID not received" (идентификатор передатчика не получен) индикатор TPWS мигает в течение 1 мин, а затем начинает гореть непрерывно.

    • Функция предупреждения о ненадлежащем давлении в шинах

    Click here для регистрации

    Click here Инициализация

    • ЭБУ системы противоскольжения (усилитель тормозной системы с главным тормозным цилиндром)

    • Блок управления рабочими цилиндрами тормозов в сборе

    1. Удалите воздух из системы

    2. Удалите данные, сохраненные во время предыдущей настройки смещения электромагнитного клапана с линейной характеристикой, настройки электромагнитного клапана удержания АБС, калибровки "нуля" датчика хода педали тормоза и предыдущего сохранения в памяти информации о системе.

    3. Выполните настройку смещения электромагнитного клапана с линейной характеристикой, настройку электромагнитного клапана удержания АБС, калибровку "нуля" датчика хода педали тормоза и сохранение в памяти информации о системе.

    • Сохраняются DTC

    • Контрольная лампа ABS загорается

    • Контрольная лампа состояния тормозной системы / желтая (незначительная неисправность) горит.

    • Загорается контрольная лампа скольжения SLIP

    • Система VSC выключена или неисправна

    Click here для инициализации

    Click here для калибровки

    • Датчик хода педали тормоза в сборе

    • Педаль тормоза

    1. Удалите данные, сохраненные во время предыдущей настройки смещения электромагнитного клапана с линейной характеристикой, настройки электромагнитного клапана удержания АБС, калибровки "нуля" датчика хода педали тормоза и предыдущего сохранения в памяти информации о системе.

    2. Выполните настройку смещения электромагнитного клапана с линейной характеристикой, настройку электромагнитного клапана удержания АБС, калибровку "нуля" датчика хода педали тормоза и сохранение в памяти информации о системе.

    • ЭБУ системы противоскольжения (усилитель тормозной системы с главным тормозным цилиндром)

    • Датчик замедления и рысканья (ЭБУ системы SRS в сборе)

    1. Удалите данные калибровки "нуля" датчика.

    2. Выполните калибровку "нуля" датчика замедления и рысканья.
    ЭБУ рулевого управления с усилителем

    • Калибровка "нуля" датчика крутящего момента

    • Запись программы работы

    • Сохраняются DTC

    • Контрольная лампа EPS загорается

    Click here

    Рулевая колонка с электроусилителем рулевого управления в сборе Калибровка "нуля" датчика крутящего момента
    Приемопередатчик системы обработки и передачи информации Зарегистрируйте информацию об автомобиле Служба вызова экстренной помощи

    Click here

    Аккумуляторная батарея мобильного телефона Выполните сброс батареи мобильного телефона
    Датчик положения рулевого колеса Нейтральное положение рулевого колеса (инициализируйте интеллектуальную систему ультразвуковой локации)

    • Интеллектуальная система ультразвуковой локации

    • Упрощенная интеллектуальная система помощи при парковке

    • Система помощи при парковке

    Click here

    Установка угла поворота рулевого колеса Система помощи при парковке

    Click here


    • Передний бампер в сборе

    • Задний бампер в сборе

    • Угол обнаружения ультразвукового датчика

    • Регистрация угла обнаружения ультразвукового датчика

    • Интеллектуальная система ультразвуковой локации

    • Упрощенная интеллектуальная система помощи при парковке

    Click here

    Подвеска, шины и т.д.*1

    • Угол обнаружения ультразвукового датчика

    • Регистрация угла обнаружения ультразвукового датчика

    • Интеллектуальная система ультразвуковой локации

    • Упрощенная интеллектуальная система помощи при парковке

    Click here

    Оптическая ось задней телекамеры (настройка положения камеры заднего вида) Система помощи при парковке

    Click here

    Задняя телекамера в сборе

    • Инициализация системы помощи при парковке.

    • Оптическая ось задней телекамеры (настройка положения камеры заднего вида)

    		 Система помощи при парковке

    Click here

    ЭБУ предупреждения о недопустимой дистанции

    • Угол обнаружения ультразвукового датчика

    • Нейтральное положение рулевого колеса

    • Регистрация типа бампера

    • Регистрация угла обнаружения ультразвукового датчика

    • Интеллектуальная система ультразвуковой локации

    • Сенсорная система помощи при парковке Toyota

    • Упрощенная интеллектуальная система помощи при парковке

    Click here

    Ультразвуковой датчик*2*3

    • Угол обнаружения ультразвукового датчика

    • Регистрация угла обнаружения ультразвукового датчика
    Датчик системы контроля слепых зон Регулировка диаграммы направленности системы контроля слепых зон Коды DTC выводятся

    Click here


    • ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе)

    • Блок идентификационных кодов (ЭБУ кода иммобилайзера)

    • Передатчик электронного ключа в сборе

    • Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

    		 Выполните регистрацию кода (система иммобилайзера)

    • Система посадки и запуска

    • Система дистанционной блокировки дверей

    • Система управления гибридной системой не запускается

    		 Описание методики регистрации см. в бюллетене технического обслуживания.
    ЭБУ гибридной системы Выполните регистрацию кода (система иммобилайзера)

    • Система посадки и запуска

    • Система дистанционной блокировки дверей

    • Система управления гибридной системой не запускается
    Удалите коды DTC (системы оповещения о находящемся рядом автомобиле)*5 Система оповещения о находящемся рядом автомобиле

    Click here


    • ЭБУ обнаружения присутствия пассажира*4

    • Сиденье переднего пассажира*4

    		 Калибровка "нуля" датчика (системы классификации пассажиров)

    • Система классификации пассажиров

    • Контрольная лампа выключения передней подушки безопасности пассажира

    • Подушки безопасности (подушка безопасности переднего пассажира)

    • Система предупреждения о непристегнутом ремне безопасности (для переднего пассажира)

    Click here


    • Сервопривод заслонки радиатора системы кондиционирования № 1 в сборе

    • Сервопривод заслонки радиатора системы кондиционирования № 2 в сборе

    • Сервопривод заслонки радиатора системы кондиционирования № 3 в сборе

    • Сервопривод заслонки вентилятора № 1 в сборе

    • Блок управления системой кондиционирования в сборе

    		 Выполните инициализацию сервопривода (системы кондиционирования) Сохраняются DTC

    Click here


    • Стеклоподъемник двери в сборе

    • Электродвигатель стеклоподъемника в сборе

    • Дверное стекло

    • Направляющая дверного стекла

    		 Инициализируйте систему управления электрическими стеклоподъемниками

    • Функция автоматического подъема и опускания

    • Функция травмобезопасности

    • Функция травмобезопасности

    • Функция дистанционного управления

    • Функция управления, связанная с ключом

    • Функция управления с помощью дистанционного передатчика

    • Функция управления при выключении питания

    • Функция предупреждения об открытом окне

    Click here


    • ЭБУ люка (приводной механизм люка в сборе)

    • Стекло люка в сборе

    • Кабель приводного механизма люка в сборе

    • Кожух люка в сборе

    		 Инициализируйте систему люка

    • Автоматический режим

    • Функция травмобезопасности

    • Функция управления при выключении питания

    • Функция управления, связанная с ключом

    • Функция управления с помощью дистанционного передатчика

    • Функция предупреждения об открытом люке

    Click here


    • Левый задний датчик высоты подвески

    • Подвеска, шины и т.д.*1

    		 Инициализируйте ЭБУ левой фары № 1 в сборе Автоматическая система управления уровнем фар

    Click here

    ЭБУ левой фары № 1 в сборе

    • Синхронизируйте информацию об автомобиле

    • Инициализируйте ЭБУ левой фары № 1 в сборе

    • Привод поворотной решетки радиатора в сборе

    • Заслонка решетки радиатора в сборе

    		 Измените режимы управления заслонкой решетки радиатора и/или выполните инициализацию Система заслонки решетки радиатора

    Click here

    *1: Высота подвески автомобиля изменяется вследствие замены деталей подвески или шин.

    *2: Если снимается и устанавливается или заменяется передний боковой ультразвуковой датчик (левый, правый), необходимо выполнить регистрацию.

    *3: Если снимается и устанавливается или заменяется задний боковой ультразвуковой датчик (левый, правый), необходимо выполнить регистрацию.

    *4: Для моделей с системой классификации пассажиров

    *5: для моделей с системой оповещения о находящемся рядом автомобиле
