ПРЕДАВАРИЙНАЯ СИСТЕМА БЕЗОПАСНОСТИ, диагностический код DTC: C1A4A

Код DTC Наименование DTC
C1A4A Цепь зуммера системы противоскольжения

ОПИСАНИЕ

ЭБУ помощи при движении включает предаварийную сигнализацию, передавая сигнал запроса зуммера на зуммер системы противоскольжения.

Если ЭБУ помощи при движении обнаруживает неисправность в цепи зуммера системы противоскольжения, он регистрирует код DTC C1A4A.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

C1A4A

Цепь зуммера системы противоскольжения

Когда зажигание включено (IG) и предаварийная сигнализация работает, выполняется любое из следующих условий:

  • Сигнал запроса зуммера передается на зуммер системы противоскольжения, но зуммер не издает звуковой сигнал в течение 1 секунды и более.

  • Сигнал запроса зуммера не передается на зуммер системы противоскольжения, но зуммер издает звуковой сигнал в течение 1 секунды и более.

  • Зуммер системы противоскольжения

  • ЭБУ помощи при движении в сборе

  • Жгут проводов или разъем

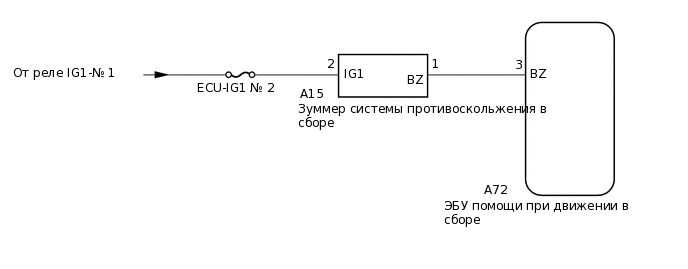

СХЕМА СОЕДИНЕНИЙ

B403796E38

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

  • ЭБУ помощи при движении в сборе следует заменять исключительно новым ЭБУ. Если используется ЭБУ помощи при движении в сборе с другого автомобиля, информация, хранящаяся в ЭБУ помощи при движении в сборе, не будет совпадать с информацией автомобиля. В результате может быть зарегистрирован код DTC.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ПРЕДАВАРИЙНОЙ СИСТЕМЫ БЕЗОПАСНОСТИ)

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > Pre-Crash 2 > Clear DTCs

    2. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.

      Нажмите здесьClick here

      Note:

      Выполняйте активную диагностику не менее 1 секунды.

      Tip:

      При выполнении активной диагностики в течение не менее 1 с приводит к регистрации кода DTC C1A4A, если выполняются условия обнаружения DTC.

      Body Electrical > Pre-Crash 2 > Active Test

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон регулирования

      Замечание по диагностике

      PCS Crash Alarm Buzzer

      Зуммер системы противоскольжения

      ON (ВКЛ) / OFF (ВЫКЛ)

      Проверка возможна, когда зажигание включено (IG), автомобиль остановлен

      Body Electrical > Pre-Crash 2 > Active Test

      Информация на дисплее прибора

      PCS Crash Alarm Buzzer

    3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > Pre-Crash 2 > Trouble Codes

    Result

    Result

    Перейти К

    DTC C1A4A не выводится

    A

    Код DTC C1A4A выводится

    B
    A

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick hereClick hereClick hereClick here

    B

  2. ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА КОНТАКТЕ

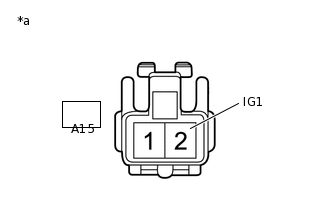

    1. B338290C79

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к зуммеру системы противоскольжения в сборе)

      Отсоедините разъем А15 зуммера системы противоскольжения в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      A15-2 (IG1) - масса

      Зажигание включено (IG)

      11 – 14 В

      Зажигание выключено

      Менее 1 В

    3. Подсоедините разъем А15 зуммера системы противоскольжения в сборе.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

    СООТВ

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ - ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ)

    1. Отсоедините разъем А15 зуммера системы противоскольжения в сборе.

    2. Отсоедините разъем A72 ЭБУ помощи при движении.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      A15-1 (BZ) - A72-3 (BZ)

      Всегда

      Менее 1 Ом

      A15-1 (BZ) или A72-3 (BZ) - масса

      Всегда

      10 кОм или более

    4. Подсоедините разъем А72 ЭБУ помощи при движении.

    5. Подсоедините разъем А15 зуммера системы противоскольжения в сборе.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    СООТВ

    ПРОВЕРЬТЕ ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (ПРОВЕРЬТЕ РАБОТУ ЗУММЕРА)Click here

    НЕ СООТВ.

  4. ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ - ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ)

    1. Отремонтируйте или замените жгут проводов или разъем.

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    ДАЛЕЕ

  5. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ПРЕДАВАРИЙНОЙ СИСТЕМЫ БЕЗОПАСНОСТИ)

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > Pre-Crash 2 > Clear DTCs

    2. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.

      Нажмите здесьClick here

      Note:

      Выполняйте активную диагностику не менее 1 секунды.

      Tip:

      При выполнении активной диагностики в течение не менее 1 с приводит к регистрации кода DTC C1A4A, если выполняются условия обнаружения DTC.

      Body Electrical > Pre-Crash 2 > Active Test

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон регулирования

      Замечание по диагностике

      PCS Crash Alarm Buzzer

      Зуммер системы противоскольжения

      ON (ВКЛ) / OFF (ВЫКЛ)

      Проверка возможна, когда зажигание включено (IG), автомобиль остановлен

    3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > Pre-Crash 2 > Trouble Codes

    Result

    Result

    Перейти К

    DTC C1A4A не выводится

    A

    Код DTC C1A4A выводится

    B
    А

    КОНЕЦ

    B

  6. ПРОВЕРЬТЕ ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (ПРОВЕРЬТЕ РАБОТУ ЗУММЕРА)

    1. Включите зажигание (IG).

    2. Проверьте звучит ли зуммер системы противоскольжения.

    Result

    Result

    Перейти К

    Зуммер системы противоскольжения не издает звуковой сигнал при включенном зажигании (IG).

    A

    Зуммер системы противоскольжения непрерывно издает звуковой сигнал при включенном зажигании (IG).

    B
    B

    ЗАМЕНИТЕ ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕClick here

    A

  7. ПРОВЕРЬТЕ ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (ПРОВЕРКА БЛОКА)

    1. Снимите зуммер системы противоскольжения в сборе.

      Нажмите здесьClick hereClick here

    2. Проверьте зуммер системы противоскольжения в сборе.

      Нажмите здесьClick here

    Result

    Result

    Следующий шаг

    Зуммер системы противоскольжения неисправен.

    A

    Зуммер системы противоскольжения исправен.

    B
    B

    ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ПРЕДАВАРИЙНОЙ СИСТЕМЫ БЕЗОПАСНОСТИ)Click here

    A

  8. ЗАМЕНИТЕ ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕ

    1. Замените зуммер системы противоскольжения в сборе.

      Нажмите здесьClick hereClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    ДАЛЕЕ

  9. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ПРЕДАВАРИЙНОЙ СИСТЕМЫ БЕЗОПАСНОСТИ)

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Body Electrical > Pre-Crash 2 > Clear DTCs

    2. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.

      Нажмите здесьClick here

      Note:

      Выполняйте активную диагностику не менее 1 секунды.

      Tip:

      При выполнении активной диагностики в течение не менее 1 с приводит к регистрации кода DTC C1A4A, если выполняются условия обнаружения DTC.

      Body Electrical > Pre-Crash 2 > Active Test

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон регулирования

      Замечание по диагностике

      PCS Crash Alarm Buzzer

      Зуммер системы противоскольжения

      ON (ВКЛ) / OFF (ВЫКЛ)

      Проверка возможна, когда зажигание включено (IG), автомобиль остановлен

    3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > Pre-Crash 2 > Trouble Codes

    Result

    Result

    Перейти К

    DTC C1A4A не выводится

    A

    Код DTC C1A4A выводится

    B
    А

    КОНЕЦ

    B

    ЗАМЕНИТЕ ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ

    Нажмите здесьClick here
