БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (передней двери) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже описаны необходимые процедуры (регулировка, калибровка, инициализация или регистрация), которые должны быть выполнены после снятия, установки или замены деталей при снятии/установке дверного бокового датчика системы SRS.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Линк

Отсоедините провод от отрицательного вывода вспомогательной аккумуляторной батареи

Сохраните в памяти нейтральное положение рулевого колеса

Система LKA/LDA

Click here

Интеллектуальная система ультразвуковой локации*1

Предаварийная система безопасности

Система освещения (наружного)

  • Фары адаптивного головного бокового освещения

Система адаптивного включения дальнего света

Система помощи при парковке (для моделей с функцией помощи при параллельной парковке)

Click here

Мониторная система помощи при парковке (для моделей без функции помощи при параллельной парковке)

Click here

Система панорамного обзора

Click here

Инициализируйте замок двери багажного отделения

Система управления замками дверей

Click here

Сброс закрытого положения двери багажного отделения

Система автоматизированного привода двери багажного отделения

Click here

*1: При выполнении настройки с помощью GTS.

Нажмите здесьClick hereClick here

Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    B394719
    CAUTION:

    Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".

    Нажмите здесьClick here

    Note:

    После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

    Нажмите здесьClick here

  2. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей без заднего сиденья № 2)

    Нажмите здесьClick here

  3. СНИМИТЕ ЧЕХОЛ ЗАПАСНОГО КОЛЕСА (для моделей без заднего сиденья № 2, с компактным запасным колесом)

    Нажмите здесьClick here

  4. СНИМИТЕ ЗАДНИЙ НАПОЛЬНЫЙ КОВРИК (для моделей без запасного колеса, без заднего сиденья № 2)

    Нажмите здесьClick here

  5. СНИМИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без заднего сиденья № 2)

    • Для моделей с запасным колесом:

      Нажмите здесьClick here

    • Для моделей без запасного колеса:

      Нажмите здесьClick here

  6. СНИМИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 4 (для моделей с задним сиденьем № 2)

    Нажмите здесьClick here

  7. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с задним сиденьем № 2)

    Нажмите здесьClick here

  8. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    B394718
    CAUTION:

    После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Note:

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесьClick here

  9. СНИМИТЕ ОПРАВУ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  10. СНИМИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны водителя)

    Нажмите здесьClick here

  11. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны переднего пассажира)

    Нажмите здесьClick here

  12. СНИМИТЕ КРЫШКУ ДВЕРНОГО ПОДЛОКОТНИКА

    Нажмите здесьClick here

  13. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА В СБОРЕ

    Нажмите здесьClick here

  14. СНИМИТЕ ЖЕСТКУЮ ПОДКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ № 1

    Нажмите здесьClick here

  15. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick here

  16. СНИМИТЕ КРОНШТЕЙН ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ № 1

    Нажмите здесьClick here

  17. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  18. СНИМИТЕ БОКОВОЙ ДВЕРНОЙ ДАТЧИК СИСТЕМЫ SRS

    1. Убедитесь, что питание выключено.

    2. Убедитесь, что отсоединен провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

      B394718
      CAUTION:

      После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    3. Отсоедините разъем от датчика системы SRS со стороны двери.

      Note:

      При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

      1. Прижмите белый замок корпуса и сдвиньте желтый механизм фиксации положения разъема. (Теперь разъем не может случайно разъединиться.)

        B312073C08

        *a

        Белый замок корпуса

        *b

        Желтый CPA

        *c

        Замок разъема расцеплен

        -

        -

      2. Прижмите белый замок корпуса снова и разъедините разъем.

        Note:

        При разъединении разъема старайтесь не прижать часть (A), показанную на рисунке.

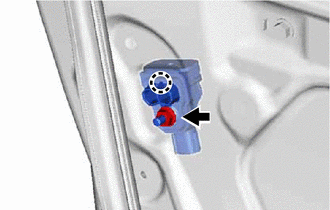

    4. B420110

      Отверните гайку и расцепите захват, чтобы снять датчик системы SRS со стороны двери.

    5. После разъединения разъема убедитесь, что положение белого замка корпуса соответствует указанному на рисунке.

      B296255C05

      *a

      Неправильно

      *b

      Правильно
