ВЫПУСКНОЙ КОЛЛЕКТОР УЗЛЫ И ДЕТАЛИ

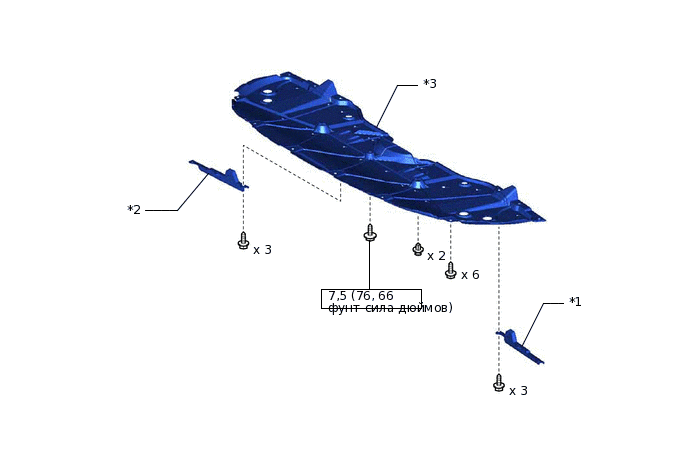

ИЛЛЮСТРАЦИЯ
*1 |
НАКЛАДКА УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА |
*2 |
НАКЛАДКА УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА |
*3 |
НИЖНЯЯ КРЫШКА ДВИГАТЕЛЯ № 1 |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

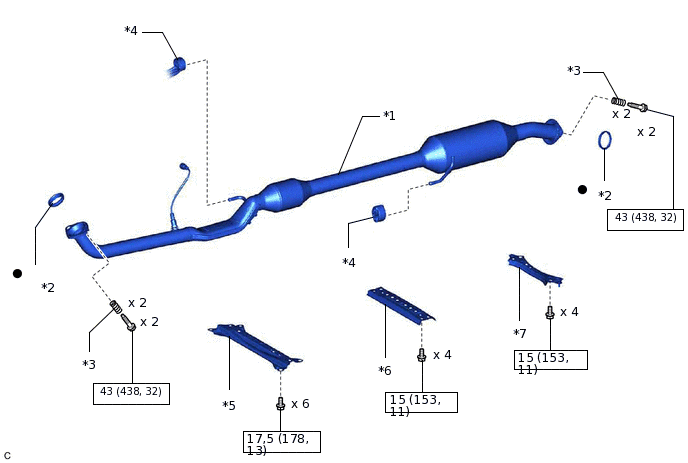

ИЛЛЮСТРАЦИЯ
*1 |
ПРИЕМНАЯ ТРУБА В СБОРЕ (TWC: задний каталитический нейтрализатор) |
*2 |
ПРОКЛАДКА |
*3 |
ПРУЖИНА СЖАТИЯ |
*4 |
ОПОРА ВЫПУСКНОЙ ТРУБЫ |
*5 |
МОНТАЖНАЯ ПАНЕЛЬ КУЗОВА |
*6 |
ПОДКОС СРЕДНЕЙ ПОПЕРЕЧИНЫ ПОЛА |
*7 |
ПЕРЕДНИЙ ЦЕНТРАЛЬНЫЙ ПОДКОС ПОЛА |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |

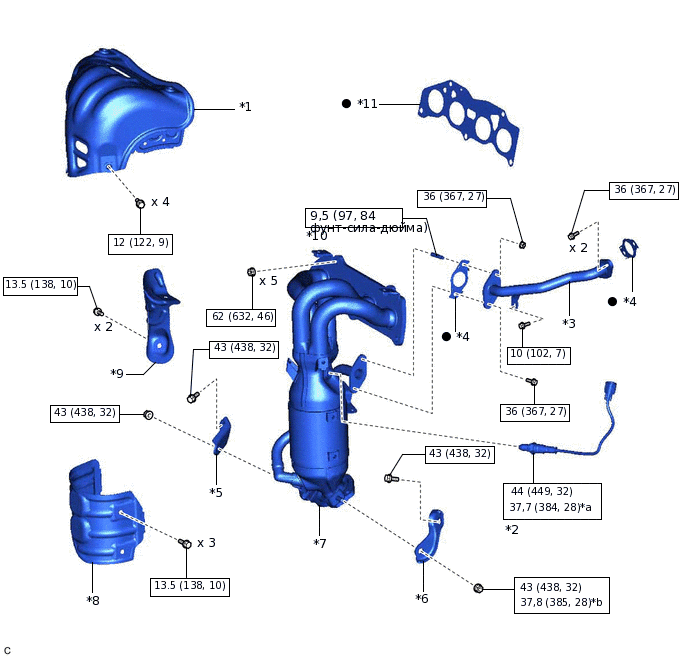

ИЛЛЮСТРАЦИЯ
*1 |
ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1 |
*2 |
ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ |
*3 |
ЩТУЦЕР РОГ |
*4 |
ПРОКЛАДКА ОХЛАДИТЕЛЯ РОГ |
*5 |
ОПОРА КОЛЛЕКТОРА |
*6 |
ОПОРА КОЛЛЕКТОРА № 2 |
*7 |
КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР В ВЫПУСКНОМ КОЛЛЕКТОРЕ В СБОРЕ (TWC: передний каталитический нейтрализатор) |
*8 |
ИЗОЛЯТОР НЕЙТРАЛИЗАТОРА В ВЫПУСКНОМ КОЛЛЕКТОРЕ № 1 |
*9 |
ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 2 |
*10 |
ШПИЛЬКА |
*11 |
ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
*a |
для использования с SST |
*b |
Для применения с разрезной головкой |
● |
Деталь однократного применения |
