СИСТЕМА КОНДИЦИОНИРОВАНИЯ

КОНСТРУКЦИЯ

Кондиционер включает в себя испаритель системы кондиционирования № 1 в сборе, блок радиатора отопителя в сборе, серводвигатели заслонок, термистор системы кондиционирования № 1 (датчик температуры испарителя) и вентилятор с электродвигателем в сборе.
Для уменьшения габаритных размеров и облегчения конструкции испаритель системы кондиционирования № 1 в сборе и блок радиатора отопителя в сборе устанавливаются поперечно.
В соединении жгута проводов, связывающем сервопривод с блоком управления системой кондиционирования, используется шинный разъем.*

В качестве смесительных заслонок применяются задвижные заслонки, что позволило сделать радиатор системы кондиционирования в сборе более компактным.

*: для моделей с автоматическим кондиционером

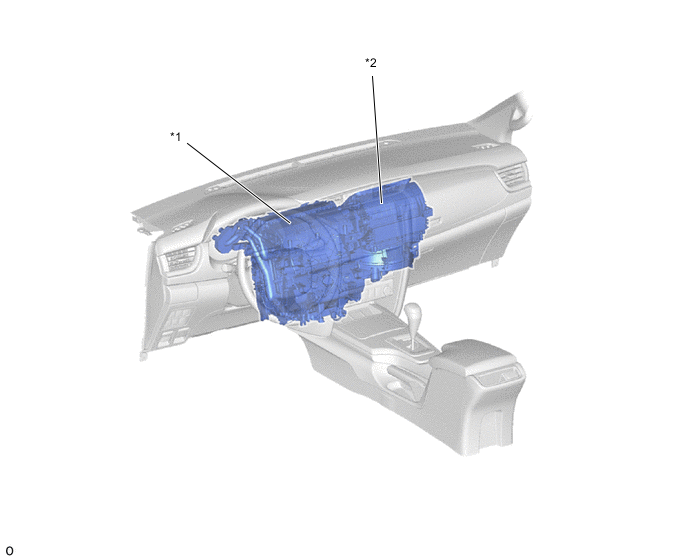

Figure 1. Расположение элементов кондиционера

Блок радиатора отопителя в сборе

Вентилятор в сборе

В зависимости от модели в боковом воздуховоде с дефлектором со стороны переднего пассажира в верхней части перчаточного ящика предусматривается воздуховод холодного воздуха с заслонкой. Верхний перчаточный ящик во время работы кондиционера можно использовать в качестве холодильной камеры, открыв заслонку.

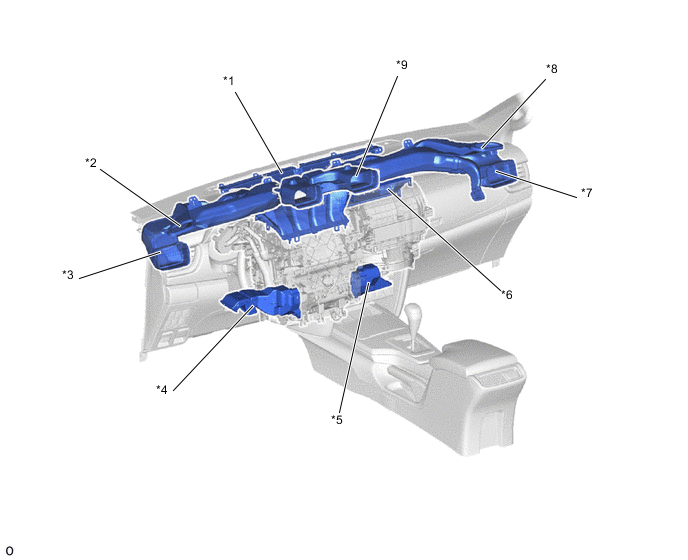

Figure 2. Расположение воздуховодов

*1	Воздуховод переднего оттаивателя	*2	Боковой воздуховод оттаивателя (левый)
*3	Боковой воздуховод с дефлектором (левый)	*4	Воздуховод в выемке для ног (левый)
*5	Воздуховод в выемке для ног (правый)	*6	Впускной воздуховод
*7	Боковой воздуховод с дефлектором (правый)	*8	Боковой воздуховод оттаивателя (правый)
*9	Центральный воздуховод с дефлектором	-	-

ПРИНЦИП РАБОТЫ

Режимы подачи воздуха и положения заслонок

*1	Передний оттаиватель	*2	Боковой оттаиватель (левый)
*3	Боковой оттаиватель (правый)	*4	Заслонка распределения потоков воздуха (для оттаивателя)
*5	Заслонка подачи свежего воздуха/рециркуляции	*6	Воздушный фильтр (фильтрующий элемент воздушного фильтра)
*7	Электродвигатель вентилятора с вентилятором в сборе	*8	Испаритель системы кондиционирования № 1
*9	Положение смесительной заслонки	*10	Блок радиатора отопителя в сборе
*11	Заслонка распределения потоков воздуха (для воздуховода в выемке для ног)	*12	Заслонка распределения потоков воздуха (для бокового воздуховода с дефлектором)
*13	Заслонка распределения потоков воздуха (для центрального воздуховода с дефлектором)	*14	Воздуховод в выемке для ног (левый)
*15	Воздуховод в выемке для ног (правый)	*16	Боковой воздуховод с дефлектором (левый)
*17	Центральный воздуховод с дефлектором	*18	Боковой воздуховод с дефлектором (правый)
*a	Рециркулируемый воздух	*b	Наружный воздух
*c	На этом рисунке схематично представлены заслонки и воздуховыпускные отверстия. Он отличается от реального автомобиля.	-	-

Схема режимов подачи воздуха и положения заслонок
Демпфер	Режим работы	Положение заслонки	Принцип работы
Входная управляющая заслонка	FRESH	А	Обеспечивает подачу в салон наружного воздуха.
Входная управляющая заслонка	RECIRC	B	Обеспечивает рециркуляцию воздуха в салоне.
Смесительная заслонка	HI - LO	C - D	Изменяет соотношение холодного и горячего воздуха, непрерывно регулируя температуру от HI до LO.
Заслонка распределения потоков воздуха	FACE	E, H, M, N	Воздух подается через центральный и боковой воздуховоды с дефлектором.
	BI-LEVEL	E, I, L, P	Воздух подается через центральный воздуховод с дефлектором, боковой воздуховод с дефлектором и воздуховоды с дефлектором в углублениях для ног.
	FOOT	F, J, L, Q	Воздух подается через воздуховод с дефлектором в выемке для ног. Кроме того, небольшой поток воздуха подается через боковой воздуховод с дефлектором, передний оттаиватель и боковой оттаиватель.
	FOOT/DEF	G, J, L, O	Обеспечивает оттаивание ветрового стекла, подавая теплый воздух через передний и боковой оттаиватели. Одновременно воздух подается через воздуховод с дефлектором углубления для ног. Кроме того, небольшой поток воздуха подается через боковой воздуховод с дефлектором.
	DEF	G, J, L, N	Обеспечивает оттаивание ветрового стекла, подавая теплый воздух через передний и боковой оттаиватели. Кроме того, небольшой поток воздуха подается через боковой воздуховод с дефлектором.

Воздуховыпускные отверстия и воздухораспределение

Индикация	Режим	Центральный воздуховод с дефлектором	Боковой воздуховод с дефлектором	Воздуховод в выемке для ног	Передний оттаиватель, боковой оттаиватель
Индикация	Режим	А	B	C	D
	FACE			-	-
	BI-LEVEL				-
	FOOT	-
	FOOT/DEF	-
	DEF	-		-
