AIRBAG SYSTEM(w/o Occupant Classification System) TERMINALS OF ECU

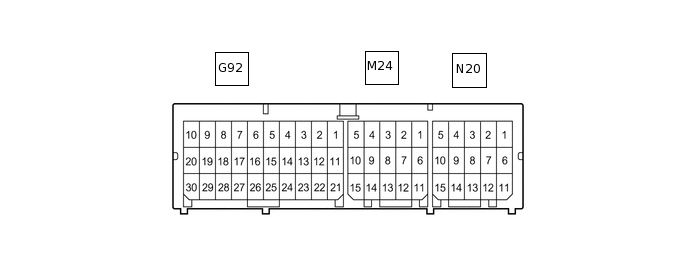

  1. AIRBAG SENSOR ASSEMBLY

    C123353E69

    Terminal No.

    Terminal Symbol

    Destination

    G92-3

    P-

    Instrument panel passenger airbag assembly (Front passenger side squib)

    G92-4

    P+

    Instrument panel passenger airbag assembly (Front passenger side squib)

    G92-5

    D+

    Horn button assembly (Driver side squib)

    G92-6

    D-

    Horn button assembly (Driver side squib)

    G92-9

    DK+

    Lower No. 1 instrument panel airbag assembly (Driver side knee squib)

    G92-10

    DK-

    Lower No. 1 instrument panel airbag assembly (Driver side knee squib)

    G92-11*

    MSW+

    Airbag cutoff switch cylinder sub-assembly

    G92-12*

    MSW-

    Airbag cutoff switch cylinder sub-assembly

    G92-13

    CANH

    CAN communication line

    G92-14

    GSW2

    Hybrid vehicle control ECU assembly

    G92-17*

    P-AB

    Passenger airbag ON/OFF indicator

    G92-18

    GSW

    Main body ECU (Multiplex network body ECU)

    G92-21

    IG2

    A/B fuse

    G92-22

    CANL

    CAN communication line

    G92-23*

    PAON

    Passenger airbag ON/OFF indicator

    G92-25

    E1

    Ground

    G92-26

    E2

    Ground

    G92-27

    -SR

    Front airbag sensor RH

    G92-28

    -SL

    Front airbag sensor LH

    G92-29

    +SR

    Front airbag sensor RH

    G92-30

    +SL

    Front airbag sensor LH

    N20-4

    PL+

    Front seat outer belt assembly LH (Front pretensioner squib LH)

    N20-5

    PL-

    Front seat outer belt assembly LH (Front pretensioner squib LH)

    N20-6

    SFL-

    Front seat airbag assembly LH (Front side squib LH)

    N20-7

    SFL+

    Front seat airbag assembly LH (Front side squib LH)

    N20-8

    BBL+

    Rear airbag sensor LH

    N20-9

    ICL+

    Curtain shield airbag assembly LH (Curtain shield squib LH)

    N20-10

    ICL-

    Curtain shield airbag assembly LH (Curtain shield squib LH)

    N20-11

    BBL-

    Rear airbag sensor LH

    M24-1

    PR-

    Front seat outer belt assembly RH (Front pretensioner squib RH)

    M24-2

    PR+

    Front seat outer belt assembly RH (Front pretensioner squib RH)

    M24-6

    ICR-

    Curtain shield airbag assembly RH (Curtain shield squib RH)

    M24-7

    ICR+

    Curtain shield airbag assembly RH (Curtain shield squib RH)

    M24-8

    BBR+

    Rear airbag sensor RH

    M24-9

    SFR+

    Front seat airbag assembly RH (Front side squib RH)

    M24-10

    SFR-

    Front seat airbag assembly RH (Front side squib RH)

    M24-15

    BBR-

    Rear airbag sensor RH

    *: w/ Airbag Cutoff Switch
