СИСТЕМА ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ (для моделей с приемопередатчиком системы обработки и передачи информации), диагностический DTC:B15CC

Код DTC Наименование DTC
B15CC Неисправность вспомогательной аккумуляторной батареи

ОПИСАНИЕ

Этот код DTC регистрируется, когда приемопередатчик системы обработки и передачи информации получает результат "Defect" (Дефект), "High Temperature" (Высокая температура) или "Low Voltage" (Низкое напряжение), либо не получает никаких сигналов во время самопроверки батареи системы подачи сигнала бедствия.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B15CC

Неисправность вспомогательной аккумуляторной батареи

Неисправность батареи системы подачи сигнала бедствия

  • Батарея системы подачи сигнала бедствия

  • Жгут проводов или разъем

  • Приемопередатчик системы обработки и передачи информации

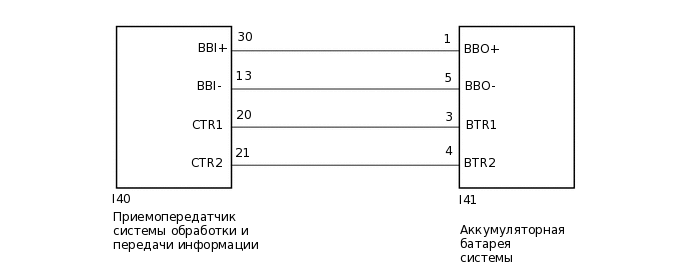

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E284127E02

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться инициализация, регистрация или калибровка. См. раздел "Меры предосторожности при работе с системой G-BOOK".

Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

    1. Сбросьте коды DTC.

      Нажмите здесьClick here

      Body Electrical > Navigation System > Clear DTCs

    2. Повторно проверьте DTC и убедитесь, что зарегистрированный DTC больше не выводится.

      Нажмите здесьClick here

      Body Electrical > Navigation System > Trouble Codes

    Result

    Result

    Перейдите к

    B15CC не выводится.

    A

    B15CC выводится.

    B
    A

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick hereClick here

    B

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ СИСТЕМЫ ПОДАЧИ СИГНАЛА БЕДСТВИЯ)

    1. Отсоедините разъем I40 приемопередатчика системы обработки и передачи информации.

    2. Отсоединение разъем I41 батареи системы подачи сигнала бедствия.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I40-30 (BBI+) - I41-1 (BBO+)

      Всегда

      Менее 1 Ом

      I40-13 (BBI-) - I41-5 (BBO-)

      Всегда

      Менее 1 Ом

      I40-20 (CTR1) - I41-3 (BTR1)

      Всегда

      Менее 1 Ом

      I40-21 (CTR2) - I41-4 (BTR2)

      Всегда

      Менее 1 Ом

      I40-30 (BBI+) - масса

      Всегда

      10 кОм или более

      I40-13 (BBI-) - масса

      Всегда

      10 кОм или более

      I40-20 (CTR1) - масса

      Всегда

      10 кОм или более

      I40-21 (CTR2) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  3. ПРОВЕРЬТЕ БАТАРЕЮ СИСТЕМЫ ПОДАЧИ СИГНАЛА БЕДСТВИЯ

    1. Замените батарею системы подачи сигнала бедствия и проверьте, проявляется ли неисправность вновь.

      Нажмите здесьClick here

      1. Удалите коды DTC.

        Нажмите здесьClick here

        Body Electrical > Navigation System > Clear DTCs

      2. Повторно проверьте DTC и убедитесь, что зарегистрированный DTC больше не выводится.

        Нажмите здесьClick here

        Body Electrical > Navigation System > Trouble Codes

    Result

    Result

    Перейдите к

    B15CC не выводится.

    A

    B15CC выводится.

    B
    A

    КОНЕЦ (НЕИСПРАВНА АККУМУЛЯТОРНАЯ БАТАРЕЯ СИСТЕМЫ ПОДАЧИ СИГНАЛА БЕДСТВИЯ)

    B

    ЗАМЕНИТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ

    Нажмите здесьClick here
