СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ (для моделей с системой классификации пассажиров) Контрольная лампа предупреждения о непристегнутом ремне безопасности водителя не работает

Код DTC Наименование DTC
Контрольная лампа предупреждения о непристегнутом ремне безопасности водителя не работает

ОПИСАНИЕ

Контрольная лампа ремня безопасности на щитке приборов включается, начинает мигать или выключается в соответствии с состоянием замка ремня безопасности левого переднего сиденья в сборе.

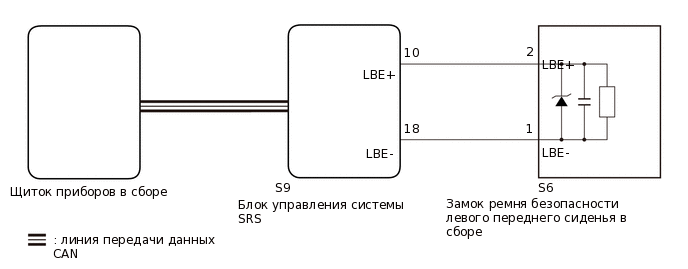

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B424815E04

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Система предупреждения о непристегнутом ремне безопасности (для моделей с системой классификации пассажиров) использует систему передачи данных CAN. Прежде всего, убедитесь в отсутствии неисправностей в системе передачи данных CAN. См. раздел "Порядок поиска неисправностей".

Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (СИСТЕМЫ SRS)

    1. Сбросьте коды DTC.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Clear DTCs

    2. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Body Electrical > SRS Airbag > Trouble Codes

      Result

      Result

      Следующий шаг

      DTC не выводятся.

      А

      Коды DTC выводятся

      Б
    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "ПОДУШКИ БЕЗОПАСНОСТИ"

    Нажмите здесьClick here

    A

  2. СНИМИТЕ ПОКАЗАНИЯ GTS

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / SRS Airbag / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.

      Body Electrical > SRS Airbag > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      Left side Buckle SW

      Выключатель пряжки левого ремня безопасности

      Unset, Set или NG

      Unset (не установлено): Ремень безопасности не пристегнут

      Set (установлено): Ремень безопасности пристегнут

      NG: Данные не определены

      -

      Body Electrical > SRS Airbag > Data List

      Информация на дисплее прибора

      Left side Buckle SW

      Result

      Result

      Следующий шаг

      На дисплее GTS в зависимости от состояния ремня безопасности сиденья водителя отображается "Unset" или "Set"

      A

      На дисплее GTS в зависимости от состояния ремня безопасности сиденья водителя "Unset" или "Set" не отображается правильно

      B

      На экране GTS отображается NG

      C
    A

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    Нажмите здесьClick hereClick hereClick here

    B

    ЗАМЕНИТЕ КРЫШКУ УСТРОЙСТВА ВЫТЯЖЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ

    Нажмите здесьClick hereClick here

    C

    ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    Нажмите здесьClick hereClick hereClick here
