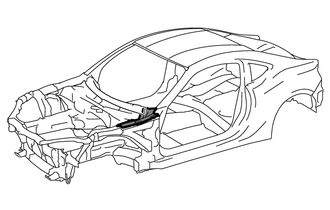

ПОДКОС, СОЕДИНЯЮЩИЙ ВЕРХНЮЮ ЧАСТЬ КАПОТА С ФАРТУКОМ ЗАМЕНА УЗЛОВ

K105347

  1. СНЯТИЕ

    Значения символов
    K108818

    Точки сварки при снятии
    K108820

    Точки сварки при снятии
    K108826

    Обрезка шлифовальной машиной и т.п.

  2. УСТАНОВКА

    Значения символов
    K108823

    Сварка электрозаклепкой
    K108825

    Сварка электрозаклепкой
    K108830

    Угловой сварной шов

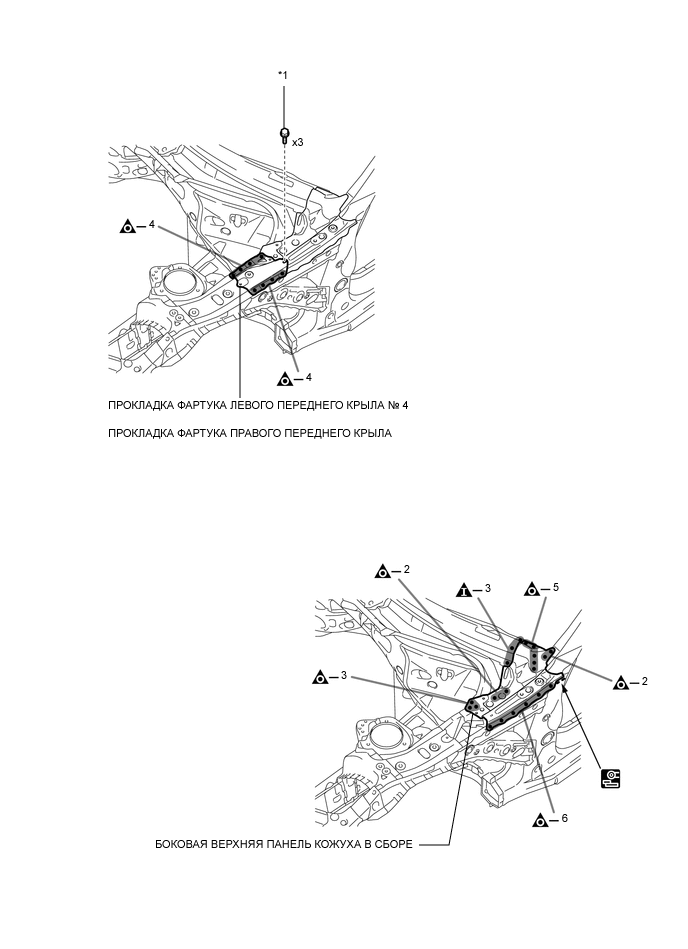

  1. ТОЧКА СНЯТИЯ

  2. *1: болты.

  3. После снятия прокладки № 4 фартука переднего крыла и прокладки фартука переднего крыла снимите верхнюю боковую панель кожуха в сборе.

U147356E02

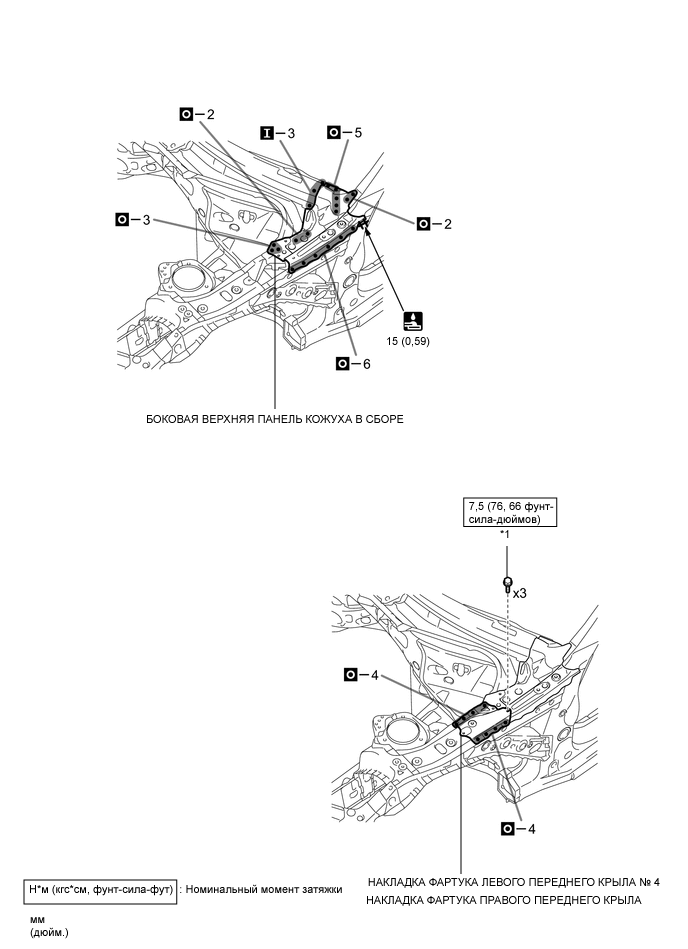

  1. ТОЧКА УСТАНОВКИ

  2. Проверьте сопряжение новых деталей с прилегающими деталями кузова перед сваркой. От того, насколько правильно сопрягаются детали друг с другом, будет зависеть после сборки внешний вид узла и всего автомобиля.

  3. Установите не закрепляя новые детали и измерьте необходимые размеры в соответствии со схемой измерений (см. схему измерений кузова).

  4. *1: болты.

  5. После приваривания верхней боковой панели кожуха в сборе к кузову установите прокладку № 4 фартука переднего крыла и прокладку фартука переднего крыла.

  6. После сварки нанесите герметик для кузова на соответствующие детали (См. раздел "Лакокрасочное покрытие".)

  7. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.

K139726E01
