АНТЕННА СИСТЕМЫ НАВИГАЦИИ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия и установки или замены деталей, выполненных в ходе снятия/установки антенны системы навигации в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или выполняемая процедура	Необходимые процедуры	Последствия / неработающие функции, если необходимые процедуры не выполняются	Link
Отсоедините провод от отрицательного вывода аккумуляторной батареи.	Выполните калибровку "нуля" датчика положения рулевого колеса	Система предупреждения об уходе с полосы (с участием рулевого управления)	Щелкните по следующей ссылкеЩелкните по следующей ссылке
		Предаварийная система безопасности
	Сохраните в памяти нейтральное положение рулевого колеса	Система помощи при парковке	Щелкните по следующей ссылке

CAUTION:

Некоторые рассмотренные операции по обслуживанию могут влиять на работу системы подушек безопасности SRS. Перед началом обслуживания обязательно ознакомьтесь с мерами предосторожности, связанными с системой подушек безопасности SRS.

Нажмите здесьЩелкните по следующей ссылке

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

   Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

2. СНИМИТЕ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ

   Нажмите здесьЩелкните по следующей ссылке

3. СНИМИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ С КРОНШТЕЙНОМ

   1.

      Отсоедините разъем.

   2. Освободите 2 захвата.

   3.

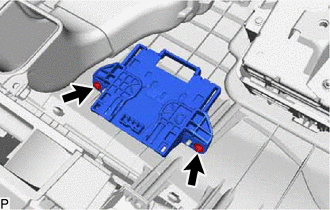

      Выверните 2 винта и снимите антенну системы навигации в сборе с кронштейном.

4. СНИМИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ

   1.

      Направление снятия

      Освободите 2 захвата и 6 направляющих, чтобы снять антенну системы навигации, как показано на рисунке.

5. СНИМИТЕ КРОНШТЕЙН АНТЕННЫ СИСТЕМЫ НАВИГАЦИИ
