СИСТЕМА БЕССТУПЕЧАТОЙ ТРАНСМИССИИ (CVT) ОПИСАНИЕ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ ПЕРЕДАЧ

  1. КОНСТРУКЦИЯ

    1. В трансмиссии используется рычаг переключения передач кулисного типа с чехлом и тросом механизма переключения передач в сборе.

    2. Механизм управления переключением передач включает в себя рычаг переключения передач в сборе, рукоятку рычага переключения передач и трос механизма переключения передач в сборе.

    3. Применяется 5-позиционный (P, R, N, D, и M) рычаг переключения передач кулисного типа. Это позволяет переключать передачи однократным сдвигом рычага переключения передач (вперед-назад и вправо-влево). Таким образом, не требуется использовать кнопку рычага переключения передач, присутствующую на рычаге переключения передач обычного типа, что повышает удобство управления.

    4. Кнопка разблокировки переключения передач снабжена крышкой рычага переключения передач, исключающей ошибочное нажатие.

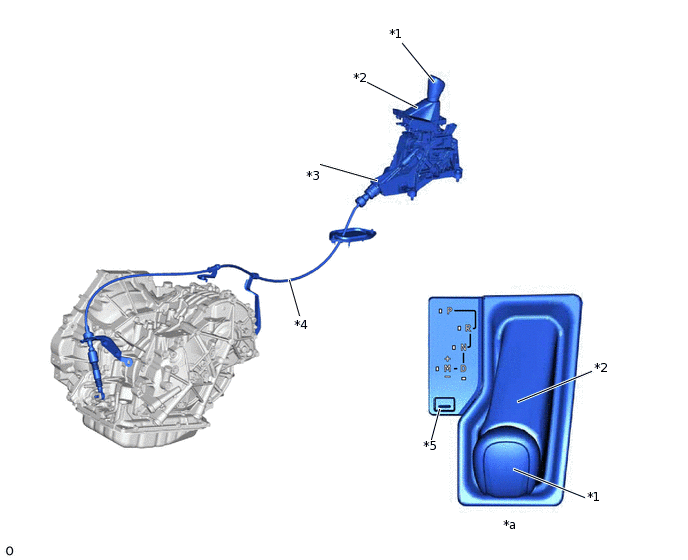

      X117391C01

      *1

      Рукоятка рычага переключения передач

      *2

      Чехол рычага переключения передач

      *3

      Рычаг переключения передач в сборе (напольный механизм переключения передач в сборе)

      *4

      Трос механизма переключения передач в сборе

      *5

      Крышка рычага переключения передач

      -

      -

      *a

      Схема переключения передач

      -

      -
