БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS (передней двери) УСТАНОВКА
ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ
Tip:
Порядок выполнения работ одинаков для правой и левой стороны.
Ниже описан порядок работ для левой стороны.
ПОРЯДОК ВЫПОЛНЕНИЯ
УСТАНОВИТЕ БОКОВОЙ ДВЕРНОЙ ДАТЧИК СИСТЕМЫ SRS
Убедитесь, что питание выключено.
Убедитесь, что отсоединен провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.
CAUTION:
После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

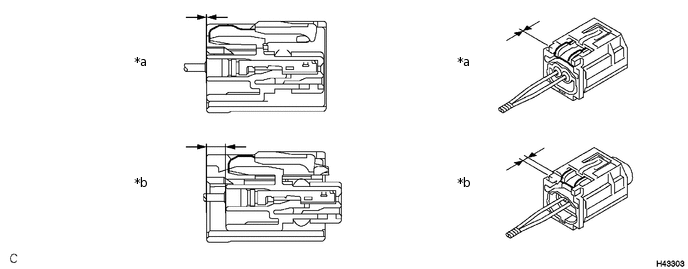

Перед разъединением разъема убедитесь в том, что положение белого замка корпуса соответствует указанному на рисунке.
*a
Неправильно
*b
Правильно
*a
Стопор

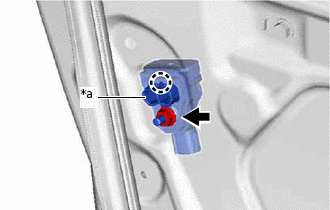

Вставьте стопор датчика системы SRS со стороны двери в отверстие двери, введите в зацепление захваты и установите датчик системы SRS со стороны двери на панель передней двери и закрепите гайкой.
5,0 Н*м
51 кгс*см
44 фунт-сила-дюйма
Note:
В случае падения бокового дверного датчика системы SRS либо при наличии трещин, заусенцев или иных дефектов на корпусе или разъеме замените датчик новым.
При установке бокового дверного датчика системы SRS следите за тем, чтобы электропроводка системы SRS не создавала препятствий для других деталей и не пережималась ими.
Убедитесь в надежности посадки стопора датчика системы SRS со стороны двери в отверстии двери.
Не допускайте попадания посторонних веществ на шпильку и водостойкое резиновое уплотнение.
Подсоедините разъем к боковому дверному датчику системы SRS.
*a
Белый замок корпуса
*b
Соединение выполнено
Note:
При подключении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
Tip:
Вставляйте разъем до полной фиксации (при фиксации раздастся щелчок).
Когда разъем заблокирован, белый замок корпуса сдвигается. Не придерживайте белый замок корпуса и часть (A), поскольку это может привести к ненадежному соединению.
Проверьте отсутствие люфта между установленными деталями бокового дверного датчика системы SRS.
УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ПЕРЕДНЕЙ ДВЕРИ (со стороны переднего пассажира)
