НИЖНЕЕ УГЛОВОЕ СОЕДИНЕНИЕ ПЕРЕДНЕЙ СТОЙКИ КУЗОВА ЗАМЕНА УЗЛОВ

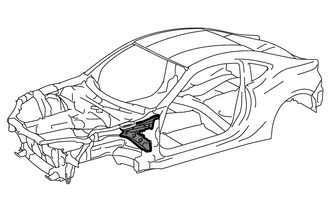

  • K105348

    Со снятым подкосом, соединяющим верхнюю часть кожуха с фартуком.

  1. СНЯТИЕ

    Значения символов
    K108818

    Точки сварки при снятии
    K108819

    Точки сварки при снятии
    K108820

    Точки сварки при снятии
    K108826

    Обрезка шлифовальной машиной и т.п.

  2. УСТАНОВКА

    Значения символов
    K108823

    Сварка электрозаклепкой
    K108824

    Сварка электрозаклепкой
    K108825

    Сварка электрозаклепкой

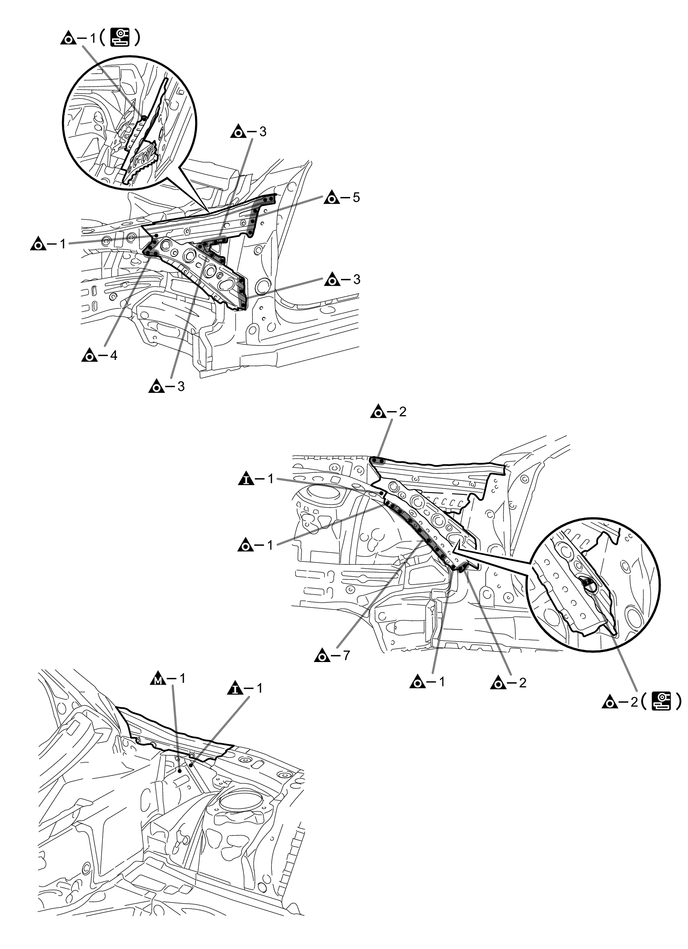

K139727

  1. ТОЧКА УСТАНОВКИ

  2. Проверьте сопряжение новых деталей с прилегающими деталями кузова перед сваркой. От того, насколько правильно сопрягаются детали друг с другом, будет зависеть после сборки внешний вид узла и всего автомобиля.

  3. Установите не закрепляя новые детали и измерьте необходимые размеры в соответствии со схемой измерений (См. размеры кузова.)

  4. При сварке детали *1 проделайте отверстие в новой детали для сварки электрозаклепкой и полностью приварите панель к панели сзади.

  5. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.

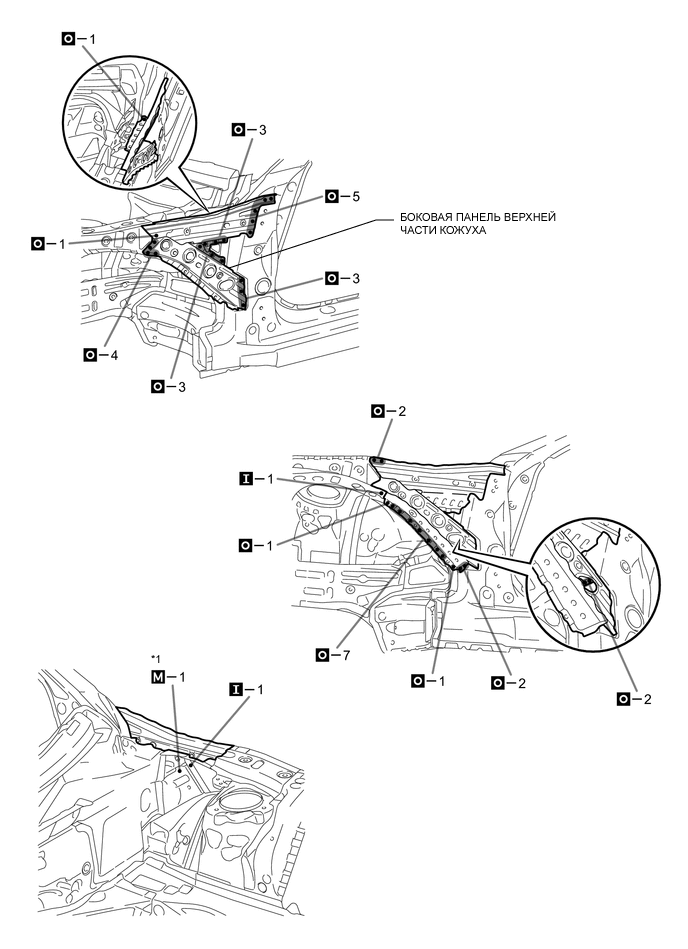

K139728E01
