СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ Цепь сигнала заднего хода

Код DTC Наименование DTC
Цепь сигнала заднего хода

ОПИСАНИЕ

Многофункциональный дисплей получает сигнал заднего хода от реле BK UP LP.

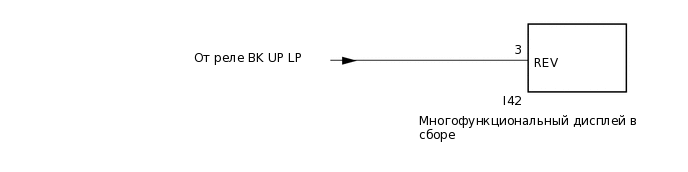

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E382512E01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Если на многофункциональном дисплее отображается знак После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи, скорректируйте нейтральное положение рулевого колеса.

    Нажмите здесьClick here

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы помощи при парковке.

    Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ФОНАРИ ЗАДНЕГО ХОДА

    1. Убедитесь в том, что свет заднего хода включается.

      OK

      Загорается свет заднего хода.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ОСВЕЩЕНИЯ (НАРУЖНОГО)"

    Нажмите здесьClick here

    СООТВ

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (СИГНАЛ ЗАДНЕГО ХОДА)

    1. E239017C35

      *a

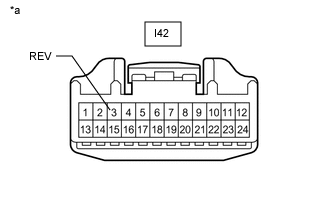

      Вид спереди разъема со стороны жгута проводов:

      (к многофункциональному дисплею в сборе)

      Отсоедините разъем многофункционального дисплея в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      I42-3 (REV) - масса

      Зажигание включено (IG)

      Рычаг переключения передач в положении R

      11–14 В

      I42-3 (REV) - масса

      Зажигание включено (IG)

      Рычаг переключения передач не в положении R

      Менее 1 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРЕДПОЛАГАЕМОЙ ЗОНЕ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    Нажмите здесьClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
