СИСТЕМА ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ (для моделей с приемопередатчиком системы обработки и передачи информации), диагностический DTC:B15C5

Код DTC Наименование DTC
B15C5 Неисправность кнопки ручного управления

ОПИСАНИЕ

Этот код DTC регистрируется, когда приемопередатчик системы обработки и передачи информации в ходе самодиагностики обнаруживает ошибку при обмене данными между приемопередатчиком системы обработки и передачи информации и лампой индивидуального освещения (выключателем вызова экстренной помощи).

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B15C5

Неисправность кнопки ручного управления

Обнаружена ошибка обмена данными с выключателем вызова экстренной помощи.

  • Лампа индивидуального освещения

  • Жгут проводов или разъем

  • Приемопередатчик системы обработки и передачи информации

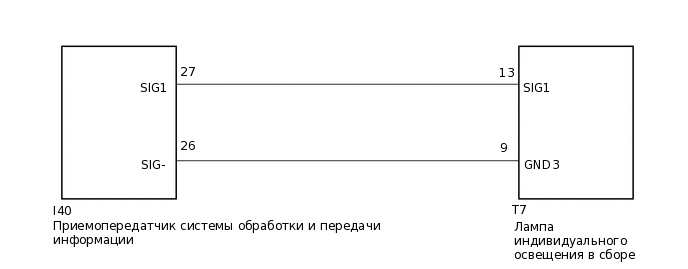

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E284006E03

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться инициализация, регистрация или калибровка. См. раздел "Меры предосторожности при работе с системой G-BOOK".

Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

    1. Сбросьте коды DTC.

      Нажмите здесьClick here

      Body Electrical > Navigation System > Clear DTCs

    2. Повторно проверьте DTC и убедитесь, что зарегистрированный DTC больше не выводится.

      Нажмите здесьClick here

      Body Electrical > Navigation System > Trouble Codes

    Result

    Result

    Перейдите к

    B15C5 не выводится.

    A

    B15C5 выводится.

    B
    A

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick hereClick here

    B

  2. ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ

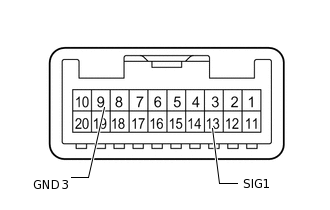

    1. B129570N36

      Снимите лампу индивидуального освещения в сборе.

      Нажмите здесьClick here

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Положение переключателя

      Номинальное значение

      13 (SIG1) - 9 (GND3)

      Выключатель вызова экстренной помощи не приведен в действие

      410 - 414 Ом

      13 (SIG1) - 9 (GND3)

      Выключатель вызова экстренной помощи приведен в действие

      81 - 83 Ом

    Result

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ

    Нажмите здесьClick here

    СООТВ

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ)

    1. Отсоедините разъем I40 приемопередатчика системы обработки и передачи информации.

    2. Отсоедините разъем Т7 лампы индивидуального освещения в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Номинальное значение

      I40-27 (SIG1) - T7-13 (SIG1)

      Всегда

      Менее 1 Ом

      I40-26 (SIG-) - T7-9 (GND3)

      Всегда

      Менее 1 Ом

      I40-27 (SIG1) - масса

      Всегда

      10 кОм или более

      I40-26 (SIG-) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ

    Нажмите здесьClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
