ПРОТИВОУГОННАЯ СИСТЕМА Цепь выключателя освещения проема капота двигателя

Код DTC Наименование DTC
Цепь выключателя освещения проема капота двигателя

ОПИСАНИЕ

Выключатель освещения проема капота двигателя встроен в замок капота. Выключатель включается при закрывании капота двигателя и выключается при его открывании.

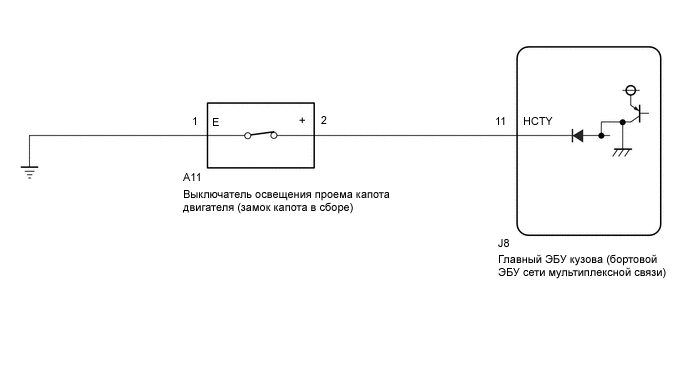

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B424475E20

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Перед заменой главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) обратитесь к бюллетеню технического обслуживания.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПОКАЗАНИЯ GTS (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА КАПОТА)

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Main Body / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      Hood Courtesy SW

      Выключатель освещения проема капота двигателя

      ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): Капот двигателя открыт

      OFF (ВЫКЛ): Капот двигателя закрыт

      -

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Hood Courtesy SW

      OK

      Показания на экране GTS правильно изменяются в соответствии с состоянием выключателя освещения проема капота двигателя (замка капота в сборе).

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьClick here

    NG

  2. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА КАПОТА ДВИГАТЕЛЯ (ЗАМОК КАПОТА В СБОРЕ)

    1. Снимите замок капота в сборе.

      Нажмите здесьClick here

    2. Проверьте выключатель освещения проема капота двигателя (замок капота в сборе).

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА КАПОТА ДВИГАТЕЛЯ (ЗАМОК КАПОТА В СБОРЕ)

    Нажмите здесьClick here

    СООТВ

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) - ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА КАПОТА ДВИГАТЕЛЯ (ЗАМОК КАПОТА В СБОРЕ) - МАССА)

    1. Отсоедините разъем J8 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J8-11 (HCTY) - A11-2 (+)

      Всегда

      Менее 1 Ом

      J8-11 (HCTY) или A11-2 (+) - масса

      Всегда

      10 кОм или более

      A11-1 (E) - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
