СИСТЕМА АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ ДАЛЬНЕГО СВЕТА РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

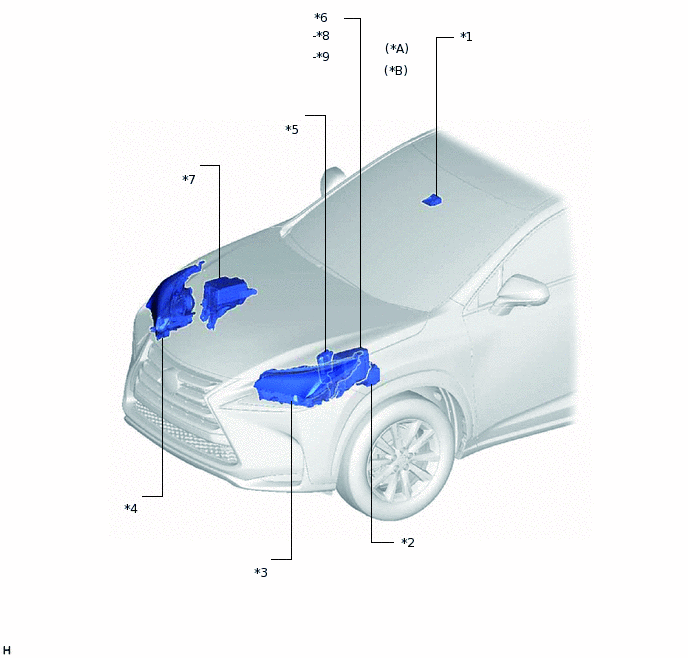

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с 8AR-FTS |
*B |
для моделей с 3ZR-FAE |
*1 |
КАМЕРА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ ОБ УХОДЕ С ПОЛОСЫ |
*2 |
БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ) |
*3 |
ЛЕВАЯ ФАРА В СБОРЕ - ЭБУ УПРАВЛЕНИЯ ЛЕВОЙ ФАРОЙ В СБОРЕ |
*4 |
ПРАВАЯ ФАРА В СБОРЕ - ПРАВЫЙ ЭБУ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ В СБОРЕ |
*5 |
ECM |
*6 |
БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА |
*7 |
БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА - РЕЛЕ H-LP RH |
*8 |
- РЕЛЕ H-LP LH/DIMMER(HI) - ПРЕДОХРАНИТЕЛЬ H-LP MAIN RH/H-LP MAIN LO - ПРЕДОХРАНИТЕЛЬ H-LP MAIN LH/H-LP MAIN HI |
*9 |
- РЕЛЕ H-LP LH/DIMMER(HI) - ПРЕДОХРАНИТЕЛЬ H-LP MAIN RH - ПРЕДОХРАНИТЕЛЬ H-LP MAIN LH |
- |
- |

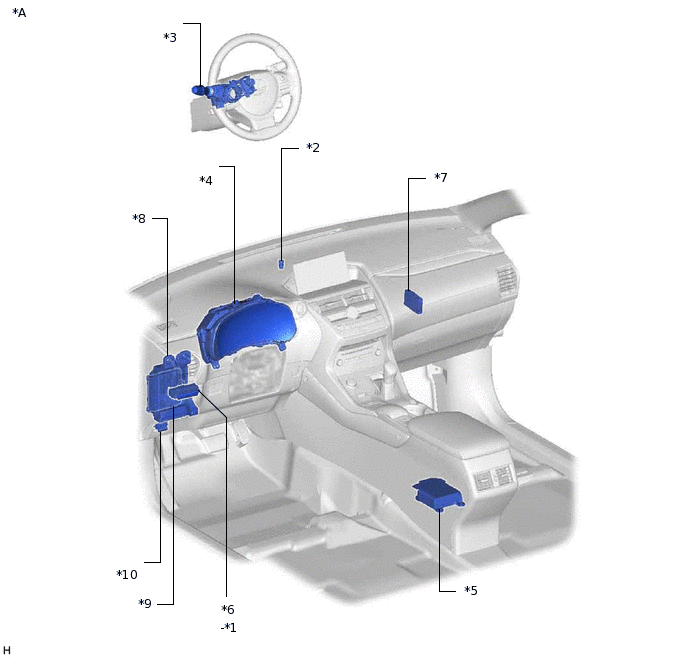

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
- |
- |
*1 |
ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ ДАЛЬНЕГО СВЕТА |
*2 |
ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ |
*3 |
ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ (ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ) |
*4 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*5 |
ЭБУ СИСТЕМЫ SRS В СБОРЕ |
*6 |
КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ |
*7 |
ЭБУ СЕТЕВОГО ШЛЮЗА |
*8 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 1 |
*9 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*10 |
DLC3 |

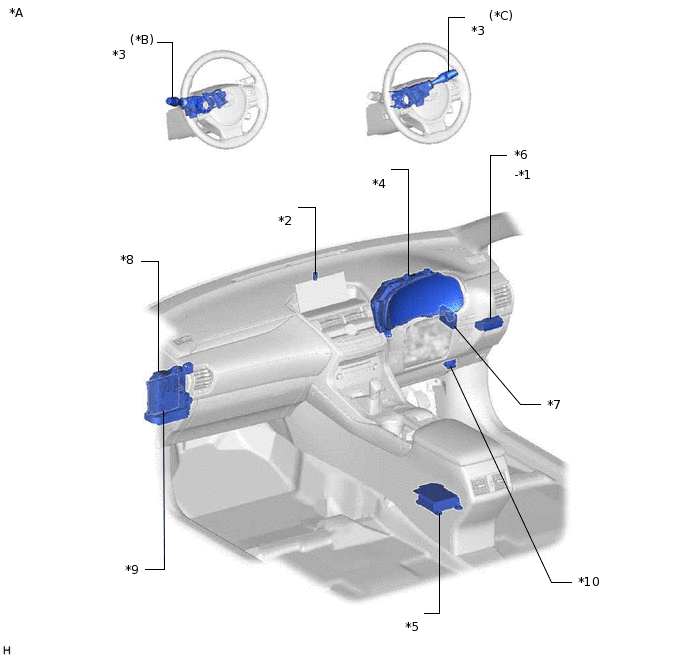

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
Для левой стороны |
*C |
Для правой стороны |
- |
- |
*1 |
ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ ДАЛЬНЕГО СВЕТА |
*2 |
ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ |
*3 |
ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ (ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ) |
*4 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*5 |
ЭБУ СИСТЕМЫ SRS В СБОРЕ |
*6 |
КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ |
*7 |
ЭБУ СЕТЕВОГО ШЛЮЗА |
*8 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG № 1 |
*9 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*10 |
DLC3 |
