ЗАДНИЕ БЛОКИ ФОНАРЕЙ В СБОРЕ ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ РАССЕИВАТЕЛЬ И КОРПУС ЗАДНЕГО БЛОКА ФОНАРЕЙ (для моделей с фонарем заднего хода с лампой накаливания)

2. УСТАНОВИТЕ ПАТРОН И ПРОВОД ЗАДНЕГО БЛОКА ФОНАРЕЙ (для моделей с фонарем заднего хода с лампой накаливания)

   1. Для типа A:

      1.

         Подсоедините разъем.

      2. Введите в зацепление 2 зажима и установите патрон и проводку заднего блока фонарей.

   2. Для типа B:

      1.

         Введите в зацепление зажим, чтобы закрепить патрон и проводку заднего блока фонарей.

3. УСТАНОВИТЕ ШНУР ЗАДНЕГО БЛОКА ФОНАРЕЙ (для моделей с фонарем заднего хода со светодиодной лампой)

   1.

      Подсоедините разъем.

   2. Введите в зацепление 2 зажима, чтобы установить шнур заднего блока фонарей.

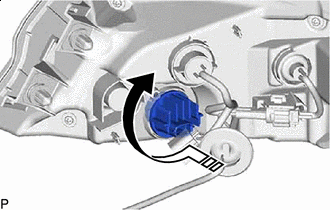

4. УСТАНОВИТЕ ЛАМПУ НАКАЛИВАНИЯ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА (для моделей с фонарем заднего хода с лампами накаливания)

   1. Установите лампу заднего указателя поворота в патрон заднего блока фонарей с проводкой.

   2.

      Направление установки

      Поверните патрон заднего блока фонарей с проводкой так, чтобы лампа заднего указателя поворота была направлена, как показано на рисунке, и установите их как единый узел.

5. УСТАНОВИТЕ ПРОКЛАДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ (для моделей с фонарем заднего хода с лампой накаливания)

   1.

      Установите новую прокладку заднего блока фонарей.

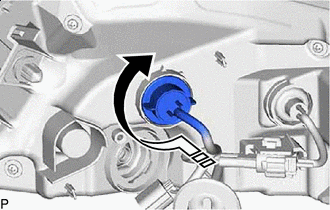

6. УСТАНОВИТЕ СВЕТОДИОДНЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ (для моделей с фонарем заднего хода с лампой накаливания)

   1.

      Направление установки

      Поверните светодиодный задний блок фонарей, как показано на рисунке, чтобы временно установить его.

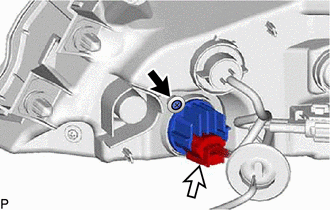

   2.

      Установите светодиодный задний блок фонарей и закрепите винтом.

   3. Подсоедините разъем.
