ЗАДНИЙ ТОРМОЗ (для моделей с суппортом противодействующего типа) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

  2. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

    Note:

    При попадании тормозной жидкости на окрашенные поверхности незамедлительно сотрите ее.

  3. СНИМИТЕ КОМПЛЕКТ КОЛОДОК ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

    1. Снимите 2 колпачка направляющих пальцев.

    2. С помощью молотка и бородка с тонким цилиндрическим концом (3 мм) снимите 2 направляющих пальца цилиндра заднего дискового тормоза № 1 и опорную пластину колодок заднего дискового тормоза № 1.

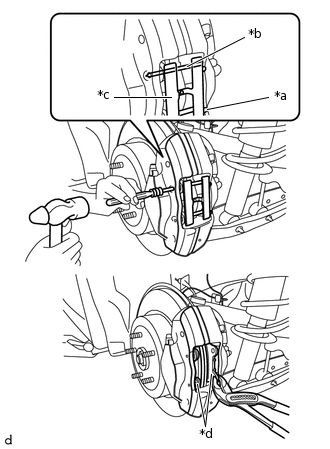

    3. C375085E01

      Снимите колодку заднего дискового тормоза, нажимая гаечным ключом на поршень.

      Table 1. Обозначения на рисунке

      *a

      Фиксатор направляющего пальца

      *b

      Направляющий палец цилиндра заднего дискового тормоза № 1

      *c

      Опорная пластина колодок заднего дискового тормоза № 1

      *d

      Колодка заднего дискового тормоза

  4. ОТСОЕДИНИТЕ ЗАДНИЙ ЛЕВЫЙ ГИБКИЙ ШЛАНГ

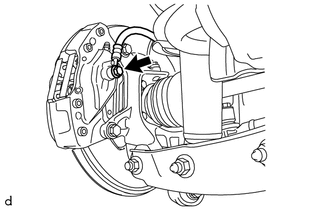

    1. C364387

      Снимите пустотелый соединительный болт-штуцер и 2 прокладки, а затем отсоедините левый гибкий шланг заднего тормоза от колесного тормозного цилиндра левого заднего дискового тормоза в сборе.

  5. СНИМИТЕ ТОРМОЗНОЙ ЦИЛИНДР ЗАДНЕГО ЛЕВОГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

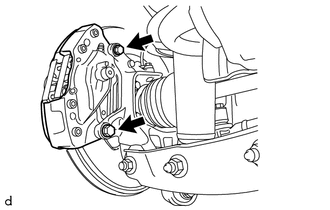

    1. C364388

      Выверните 2 болта и снимите колесный тормозной цилиндр левого заднего дискового тормоза в сборе.

  6. СНИМИТЕ ПРОБКУ РЕГУЛИРОВОЧНОГО ОТВЕРСТИЯ КОЛОДКИ СТОЯНОЧНОГО ТОРМОЗА

    1. Снимите пробку регулировочного отверстия колодки стояночного тормоза с заднего диска.

  7. СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК

    1. C186060E03

      Нанесите метки на задний диск и ступицу заднего колеса.

      Table 2. Обозначения на рисунке

      *a

      Метка
      Tip:

      Замена заднего диска не требуется.

    2. C256659E03

      Отпустите стояночный тормоз и снимите задний тормозной диск.

      Tip:

      Если трудно снять задний диск, вставьте отвертку через отверстие заднего диска и поверните регулировочный винт, чтобы поджать его.

      Table 3. Обозначения на рисунке

      *a

      Сжатие

      *b

      Растяните
