СВЕТОМАСКИРОВОЧНАЯ ЛЕНТА (для задней двери) УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
*1 |
ЗАДНИЙ ПОДЛОКОТНИК В СБОРЕ |
*2 |
КРЫШКА ПОДЛОКОТНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*3 |
ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЗАДНЕЙ ДВЕРИ |
*4 |
КРЫШКА ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ № 2 |
*5 |
ПАНЕЛЬ ОБЛИЦОВКИ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*6 |
ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ЗАДНЕЙ ДВЕРИ |
*7 |
ЗАЖИМ ОПОРНОЙ НАКЛАДКИ ДВЕРИ № 1 |
- |
- |

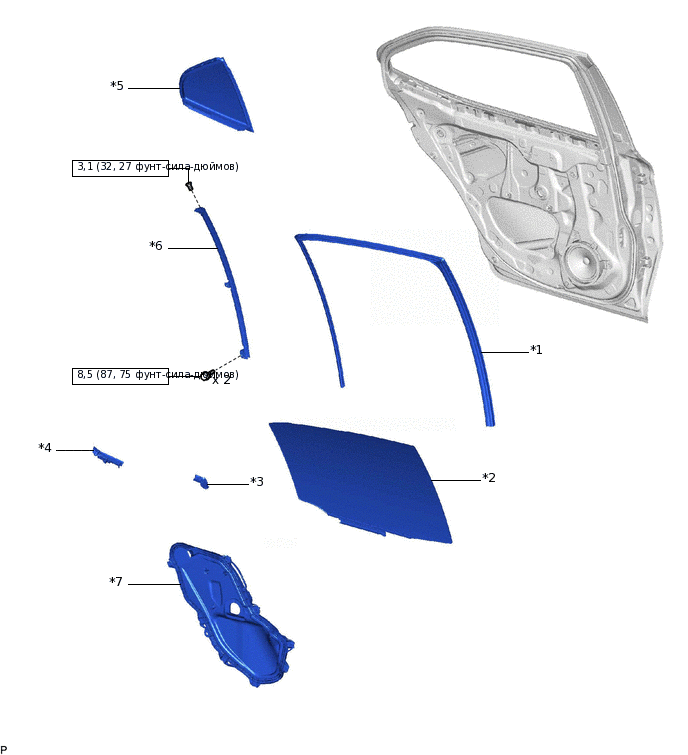

ИЛЛЮСТРАЦИЯ
*1 |
НАПРАВЛЯЮЩАЯ СТЕКЛА ЗАДНЕЙ ДВЕРИ |
*2 |
СТЕКЛО ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*3 |
УПЛОТНЕНИЕ ВЕНТИЛЯЦИОННОГО КАНАЛА ЗАДНЕЙ ДВЕРИ № 1 |
*4 |
ЗАЩИТА ПАНЕЛИ ЗАДНЕЙ ДВЕРИ |
*5 |
НЕОПУСКНОЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ |
*6 |
НИЖНЯЯ ЗАДНЯЯ РАМА ОКНА ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*7 |
КРЫШКА ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

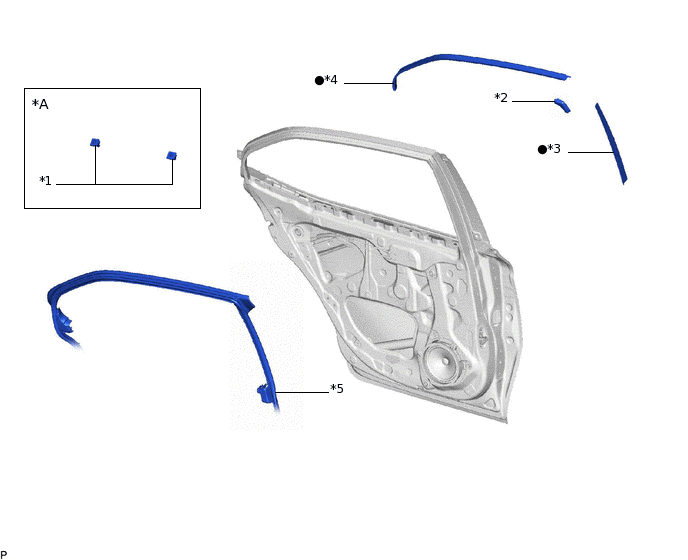

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с солнцезащитным навесом задней двери |
- |
- |
*1 |
КРЮК ДЛЯ ЗАНАВЕСКИ |
*2 |
ОБЛИЦОВКА РАМЫ ЗАДНЕЙ ДВЕРИ |
*3 |
НИЖНИЙ НАРУЖНЫЙ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ |
*4 |
НАРУЖНЫЙ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ |
*5 |
УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ |
- |
- |
● |
Деталь однократного применения |
- |
- |
