ЛАМПА ОСВЕЩЕНИЯ САЛОНА УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ЛАМПОЧКУ ЗАДНЕЙ ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА (для моделей с лампами накаливания)

    1. Установите лампу освещения салона на основание выключателя освещения салона.

  2. УСТАНОВИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА В СБОРЕ (для моделей с лампами накаливания)

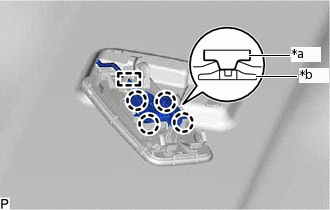

    1. E364946C01

      *a

      Часть переключателя, относящаяся к основанию переключателя освещения салона

      *b

      Выключатель, встроенный в колпак лампы освещения салона

      Совместите части переключателя, показанные на рисунке, и введите в зацепление 4 захвата, чтобы установить основание переключателя освещения салона на корпус лампы освещения салона.

    2. Введите в зацепление зажим.

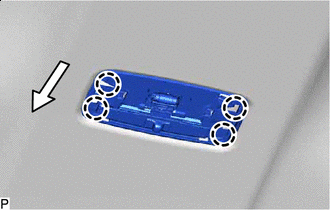

    3. E364947C01
      V100136

      Вперед

      Закрепите 4 захвата и установите колпак лампы освещения салона.

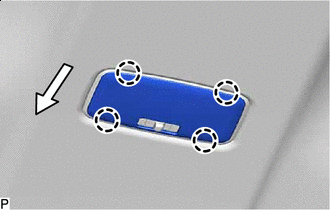

    4. E364948C01
      V100136

      Вперед

      Закрепите 4 захвата и установите рассеиватель лампы освещения салона.

  3. УСТАНОВИТЕ ЛАМПУ НАПРАВЛЕННОГО ОСВЕЩЕНИЯ В СБОРЕ (для моделей со светодиодными лампами)

    1. Подсоедините разъем.

    2. E378722C01
      V100136

      Вперед

      Введите в зацепление 8 захвата, чтобы установить лампу направленного освещения в сборе.
