ЗАДНИЙ БАМПЕР ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ЛЕВУЮ ПЛАСТИНУ ЗАДНЕГО БАМПЕРА

    1. Установите левую пластину заднего бампера и введите в зацепление 2 направляющих и 4 захвата.

  2. УСТАНОВИТЕ ПРАВУЮ ПЛАСТИНУ ЗАДНЕГО БАМПЕРА

    Tip:

    Порядок выполнения работ для левой и правой стороны одинаков.

  3. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА

    1. B313047

      Установите центральный кронштейн заднего бампера и закрепите его фиксатором.

      Tip:

      Порядок выполнения работ для левой и правой стороны одинаков.

  4. УСТАНОВИТЕ УСИЛИТЕЛЬ ЗАДНЕГО БАМПЕРА

    1. B313046

      Установите усиление заднего бампера и закрепите его 4 болтами и 2 гайками.

      45 Н*м

      459 кгс*см

      33 фунт-сила-фута

  5. УСТАНОВИТЕ ЛЕВЫЙ БОКОВОЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА

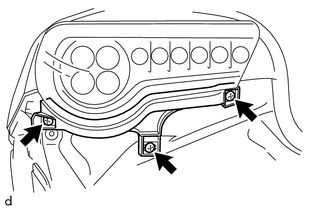

    1. B457916

      Установите левый боковой кронштейн заднего бампера и закрепите его 3 винтами.

      2,0 Н*м

      20 кгс*см

      18 фунт-сила-дюймов

  6. УСТАНОВИТЕ ПРАВЫЙ БОКОВОЙ КРОНШТЕЙН ЗАДНЕГО БАМПЕРА

    Tip:

    Порядок выполнения работ для левой и правой стороны одинаков.

  7. УСТАНОВИТЕ ЛЕВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    1. B313044

      Установите левый боковой держатель заднего бампера и закрепите его 2 винтами.

      2,0 Н*м

      20 кгс*см

      18 фунт-сила-дюймов

  8. УСТАНОВИТЕ ПРАВЫЙ БОКОВОЙ ДЕРЖАТЕЛЬ ЗАДНЕГО БАМПЕРА

    Tip:

    Порядок выполнения работ для левой и правой стороны одинаков.

  9. УСТАНОВИТЕ ЛЕВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА

    1. B313043

      Установите левое боковое уплотнение заднего бампера и закрепите его 4 фиксаторами.

  10. УСТАНОВИТЕ ПРАВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА

    Tip:

    Порядок выполнения работ для левой и правой стороны одинаков.

  11. УСТАНОВИТЕ ЗАДНИЙ ФОНАРЬ В СБОРЕ
