ПРИЕМНИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
УСТАНОВИТЕ ЭБУ И ПРИЕМНИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ
Note:Запрещается ронять ЭБУ с приемником системы предупреждения о ненадлежащем давлении в шинах и подвергать его любым ударным нагрузкам.
Если ЭБУ с приемником системы предупреждения о ненадлежащем давлении в шинах подвергались ударам, замените их новыми.
-

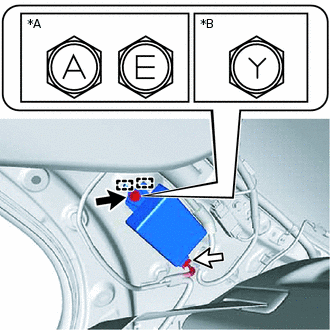

*A
для типа A
*B
для типа B
Подсоедините разъем.
Введите в зацепление 2 направляющих и установите ЭБУ с приемником системы предупреждения о ненадлежащем давлении в шинах, закрепив его болтом.
для типа A
8,3 Н*м
85 кгс*см
73 фунт-сила-дюйма
для типа B
10 Н*м
102 кгс*см
7 фунт-сила-футов
Note:Применяются три типа болтов, и момент затяжки зависит от типа используемого болта, как показано на рисунке. Таким образом, проверяйте момент затяжки перед установкой болта.
УСТАНОВИТЕ ПРАВУЮ ВНУТРЕННЮЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ
Tip:Выполните действия в том же порядке, что и для левой стороны.
Нажмите здесьЩелкните по следующей ссылке
УСТАНОВИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей со складывающимися сиденьями)
Tip:Выполните действия в том же порядке, что и для левой стороны.
Нажмите здесьЩелкните по следующей ссылке
УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей со складывающимися сиденьями)
Нажмите здесьЩелкните по следующей ссылке
УСТАНОВИТЕ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ (для складывающихся сидений)
Нажмите здесьЩелкните по следующей ссылке
УСТАНОВИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для складывающихся сидений)
Нажмите здесьЩелкните по следующей ссылке
ПОДСОЕДИНИТЕ ВНЕШНИЙ РЕМЕНЬ ЦЕНТРАЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для складывающихся сидений)
Нажмите здесьЩелкните по следующей ссылке
УСТАНОВИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)
Tip:Выполните действия в том же порядке, что и для левой стороны.
Нажмите здесьЩелкните по следующей ссылке
УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для сидений с регулируемым наклоном)
Нажмите здесьЩелкните по следующей ссылке
УСТАНОВИТЕ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)
Нажмите здесьЩелкните по следующей ссылке
УСТАНОВИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ (для сидений с регулируемым наклоном)
Нажмите здесьЩелкните по следующей ссылке
УСТАНОВИТЕ КРЕПЛЕНИЕ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ (для сидений с регулируемым наклоном)
Нажмите здесьЩелкните по следующей ссылке
УСТАНОВИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)
Нажмите здесьЩелкните по следующей ссылке
ПОДСОЕДИНИТЕ ЦЕНТРАЛЬНЫЙ РЕМЕНЬ ЗАДНЕГО СИДЕНЬЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (для сидений с регулируемым наклоном)
Нажмите здесьЩелкните по следующей ссылке
УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для сидений с регулируемым наклоном)
Нажмите здесьЩелкните по следующей ссылке
УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для нерегулируемых сидений)
Нажмите здесьЩелкните по следующей ссылке
УСТАНОВИТЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (для нерегулируемых сидений)
Нажмите здесьЩелкните по следующей ссылке
ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для моделей с боковыми подушками безопасности задних сидений)
для моделей с A25A-FKS: нажмите здесьЩелкните по следующей ссылке
для моделей с 2AR-FE: нажмите здесьЩелкните по следующей ссылке
для моделей с 2GR-FKS: нажмите здесьЩелкните по следующей ссылке
ЗАФИКСИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАТЧИКА
Нажмите здесьЩелкните по следующей ссылке
ПРОВЕРЬТЕ СИСТЕМУ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ
Нажмите здесьЩелкните по следующей ссылке
ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ
Нажмите здесьЩелкните по следующей ссылке
ВЫПОЛНИТЕ ДИАГНОСТИЧЕСКУЮ ПРОВЕРКУ СИСТЕМЫ (для моделей с боковыми подушками безопасности задних сидений)
Нажмите здесьЩелкните по следующей ссылке
ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS (для моделей с боковыми подушками безопасности задних сидений)
Нажмите здесьЩелкните по следующей ссылке
