СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ Неисправность указателя температуры охлаждающей жидкости в расширительном бачке
| Код DTC | Наименование DTC |
|---|---|
| Неисправность указателя температуры охлаждающей жидкости в расширительном бачке |
ОПИСАНИЕ
Щиток приборов управляет указателем температуры охлаждающей жидкости в соответствии с сигналами датчика температуры охлаждающей жидкости от ECM, поступающими по шине CAN.

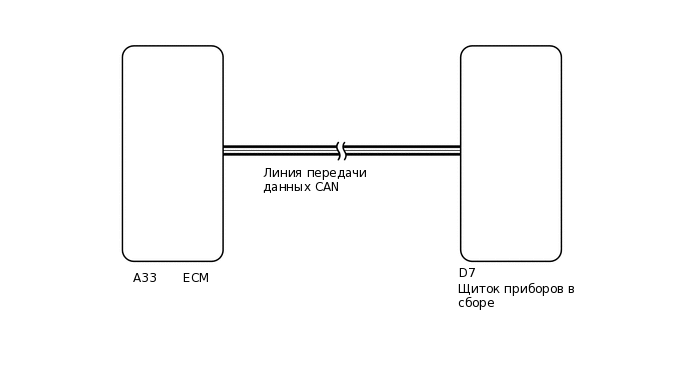

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
ПОРЯДОК ВЫПОЛНЕНИЯ
ПРОВЕРЬТЕ НАЛИЧИЕ DTC (СИСТЕМЫ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ)
Проверьте, выводятся ли коды DTC системы измерительных приборов и индикаторов (см.стр.Щелкните по следующей ссылке).
OK
DTC не выводятся.
ПРОВЕРЬТЕ DTC (ДЛЯ СИСТЕМЫ SFI)
Проверьте, выводятся ли коды DTC системы SFI (см. стр.Щелкните по следующей ссылке).
OK
DTC не выводятся.
ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (WATER TEMPERATURE METER OPERATION)
Подключите GTS к DLC3.
Установите замок зажигания в положение ON (ВКЛ).
Включите GTS.
Войдите в следующие меню: Body Electrical / Combination Meter / Active Test.
В соответствии с указаниями на дисплее выполните диагностику в режиме ACTIVE TEST.
Table 1. Щиток приборов Информация на дисплее прибора
Испытываемое устройство
Диапазон регулирования
Замечание по диагностике
Water Temperature Meter Operation
Датчик температуры охлаждающей жидкости
LOW (НИЗКИЙ), NORM (НОРМАЛЬНЫЙ), HIGH (ВЫСОКИЙ)
Автомобиль остановлен, и двигатель работает на холостом ходу
OK
Отображается значение, выбранное во время активной диагностики.
