СИСТЕМА SFI, диагностический DTC:P001013

Код DTC Наименование DTC
P001013 Обрыв в цепи привода положения распредвала "A" ряда 1

ОПИСАНИЕ

Система регулирования фаз газораспределения (VVT) регулирует фазы газораспределения впускных клапанов для повышения рабочих характеристик двигателя. Управление контроллером VVT осуществляется посредством моторного масла, подаваемого под давлением.

Гидравлический клапан изменения фаз (впускных клапанов) управляется сигналами от ECM, которые обеспечивают управление гидравлическим клапаном изменения фаз и подачу моторного масла. Гидравлический клапан изменения фаз перемещается, когда ECM подает 12 В на электромагнит гидравлического клапана изменения фаз. ECM изменяет время подачи питания на электромагнитный гидравлический клапан изменения фаз (продолжительность включения) в зависимости от положения распредвала, положения коленчатого вала, положения дроссельной заслонки и т.д.

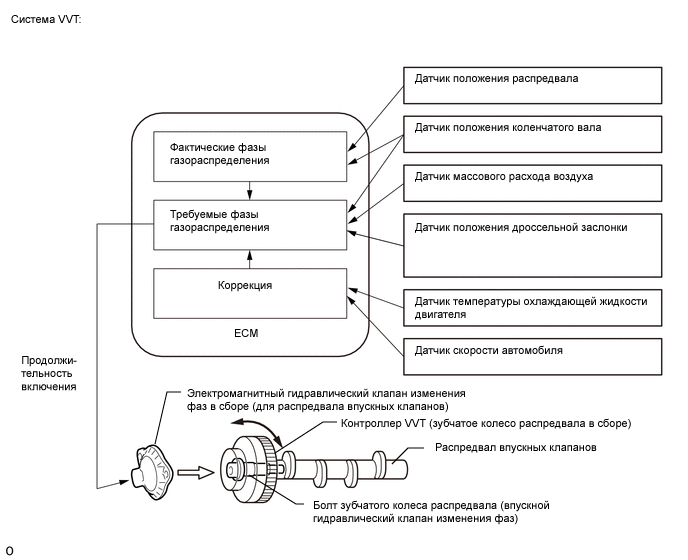

A321256E30

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Память

Примечание

P001013

Обрыв в цепи привода положения распредвала "A" ряда 1

Обрыв или короткое замыкание в цепи гидравлического электромагнитного клапана изменения фаз распредвала впускных клапанов (логика диагностирования за 1 поездку).

  • Обрыв или короткое замыкание в цепи электромагнитного гидравлического клапана изменения фаз в сборе (для распредвала впускных клапанов)

  • Электромагнитный гидравлический клапан изменения фаз в сборе (для распредвала впускных клапанов)

  • ECM

Загорается

Код DTC сохраняется

Код SAE:

P0010

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Этот DTC предназначен для обнаружения обрыва или короткого замыкания в цепи электромагнитного гидравлического клапана изменения фаз в сборе (для распредвала впускных клапанов). Если продолжительность включения электромагнитного клапана изменения фаз недостаточна или избыточна при включенном зажигинии или во время работы двигателя, ECM включает контрольную лампу MIL и регистрирует код DTC.

РЕЖИМ ПРОВЕРОЧНОЙ ПОЕЗДКИ

  1. Подключите GTS к DLC3.

  2. Установите замок зажигания в положение ON (ВКЛ).

  3. Включите GTS.

  4. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).

  5. Выключите зажигание и подождите не менее 30 с.

  6. Включите зажигание.

  7. Включите GTS.

  8. Подождите 5 с.

  9. Войдите в следующие меню: Powertrain / Engine / Trouble Codes.

  10. Считайте ожидающие обработки коды DTC.

    Tip:

    • Если выводятся ожидающие обработки DTC, система неисправна.

    • Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.

  11. Войдите в следующие меню: Powertrain / Engine / Utility / All Readiness.

  12. Введите DTC: P001013.

  13. Проверьте результат проверки DTC.

    Дисплей GTS

    Описание

    NORMAL

    • Проверка DTC завершена

    • Cистема работает нормально

    ABNORMAL

    • Проверка DTC завершена

    • Нарушения в работе системы

    INCOMPLETE

    • Проверка DTC не завершена

    • Выполните поездку в проверочном режиме после создания условий регистрации DTC

    N/A

    • Невозможно выполнить проверку DTC

    • Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    Tip:

    • Если результат проверки показывает NORMAL, система исправна.

    • Если результат проверки показывает ABNORMAL, система неисправна.

    • Если результат проверки показывает INCOMPLETE или N/A, выполните поездку в проверочном режиме и снова проверьте результат проверки DTC.

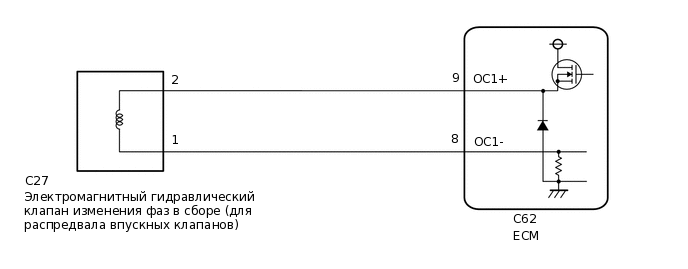

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A395475E01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

С помощью GTS считайте данные фиксированного набора параметров. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СЧИТАЙТЕ ВЫВОДИМЫЙ КОД DTC (P001013)

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Удалите DTC после записи данных фиксированного набора параметров и DTC.

      Powertrain > Engine > Clear DTCs

    5. Выключите зажигание и подождите не менее 30 с.

    6. Запустите двигатель.

    7. Включите GTS.

    8. Войдите в следующие меню: Powertrain / Engine / Trouble Codes.

      Powertrain > Engine > Trouble Codes

    9. Считайте коды DTC.

      Result

      Result

      Перейдите к

      DTC P001013 выводится

      A

      DTC не выводятся.

      Б
    B

    ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

    Нажмите здесьЩелкните по следующей ссылке

    A

  2. ПРОВЕРЬТЕ ЭЛЕКТРОМАГНИТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (ДЛЯ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ)

    1. Проверьте электромагнитный гидравлический клапан изменения фаз в сборе (для распредвала впускных клапанов).

      Нажмите здесьЩелкните по следующей ссылке

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ЭЛЕКТРОМАГНИТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (ДЛЯ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ)

    Нажмите здесьЩелкните по следующей ссылке

    СООТВ

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОМАГНИТНЫЙ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (ДЛЯ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ) – ECM)

    1. Отсоедините разъем C27 электромагнитного гидравлического клапана изменения фаз в сборе (для распредвала впускных клапанов).

    2. Отсоедините разъем C62 ЕСМ.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      C27-2 - C62-9 (OC1+)

      Всегда

      Менее 1 Ом

      C27-1 - C62-8 (OC1-)

      Всегда

      Менее 1 Ом

      C27-2 или C62-9 (OC1+) - масса и другие контакты

      Всегда

      10 кОм или более

      C27-1 или C62-8 (OC1-) - масса и другие контакты

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ECM

    Нажмите здесьЩелкните по следующей ссылке

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
