БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ УСТАНОВКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tip:

  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

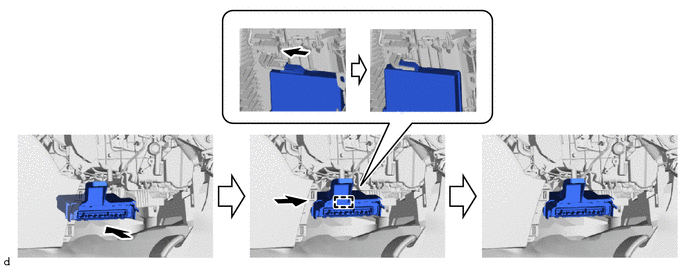

    1. Введите в зацепление направляющую, чтобы временно закрепить блок управления системой кондиционирования в сборе.

      B374754
      Note:

      Удостоверьтесь, что выступы на блоке управления системой кондиционирования в сборе с идентификационной частью на кондиционере в сборе.

    2. Заверните винт.

    3. Подсоедините 3 разъема.

  2. УСТАНОВИТЕ КРЫШКУ ПРАВОЙ ВНУТРЕННЕЙ СКОБЫ ОПОРЫ ПАНЕЛИ ПРИБОРОВ № 1
