ДИНАМИЧЕСКАЯ РАДАРНАЯ СИСТЕМА КРУИЗ-КОНТРОЛЯ (для моделей с 2AR-FE) Цепь выключателя системы контроля дистанции

Код DTC Наименование DTC
Цепь выключателя системы контроля дистанции

ОПИСАНИЕ

Переключатель режима контроля дистанции между автомобилями используется для установки дистанции режима контроля дистанции между автомобилями. Переключатель режима контроля дистанции между автомобилями встроен в переключатель на рулевом колесе в сборе. Заданное значение дистанции между автомобилями может быть изменено с помощью переключателя режима контроля дистанции между автомобилями при управлении скоростью автомобиля посредством динамической радарной системы круиз-контроля в режиме контроля дистанции между автомобилями.

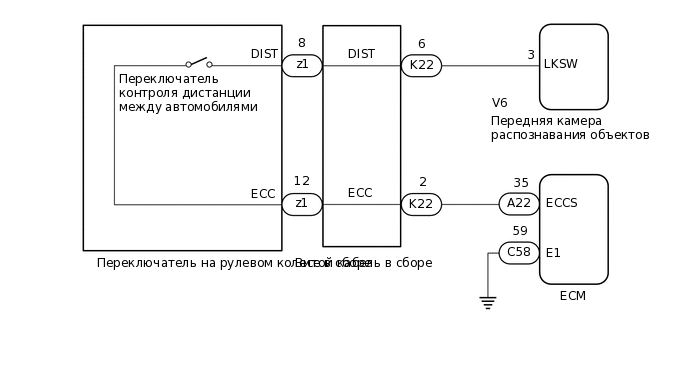

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A412036E03

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Автомобиль оборудован дополнительной системой (пассивной) безопасности (SRS), в которую входят такие устройства, как подушки безопасности. Прежде чем приступать к обслуживанию (включая снятие и установку деталей), изучите меры предосторожности при работе с системой SRS.

    Нажмите здесьClick hereClick here

  • Переднюю камеру распознавания объектов следует заменять исключительно новой камерой. Если используется передняя камера распознавания объектов с другого автомобиля, информация, хранящаяся в передней камере распознавания объектов, не будет совпадать с информацией автомобиля. В результате может быть зарегистрирован код DTC.

  • В случае замены передней камеры распознавания объектов новой необходимо выполнить процедуры "Recognition Camera/Target Position Memory" и "Recognition Camera Axis Adjust" ("Память положения камеры распознавания/мишени" и "Регулировка оптической оси камеры распознавания").

    Нажмите здесьClick here

  • Прежде чем заменять ECM, обратитесь к бюллетеню технического обслуживания.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ПОКАЗАНИЯ GTS

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Powertrain / Radar Cruise 2 / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.

      Powertrain > Radar Cruise2 > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      Переключатель контроля дистанции

      Сигнал переключателя контроля дистанции

      ON (ВКЛ) или OFF (ВЫКЛ)

      ON (ВКЛ): выключатель системы контроля дистанции во включенном состоянии

      OFF (ВЫКЛ): выключатель системы контроля дистанции в выключенном состоянии

      -

      Powertrain > Radar Cruise2 > Data List

      Информация на дисплее прибора

      Переключатель контроля дистанции

      СООТВ

      Во время управления выключателем системы контроля дистанции между автомобилями значение на дисплее изменяется, как показано выше.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРЕДПОЛАГАЕМОЙ ЗОНЕ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

    Нажмите здесьClick here

    NG

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ

    1. Снимите переключатели на рулевом колесе в сборе.

      Нажмите здесьClick hereClick here

    2. Проверьте переключатель на рулевом колесе в сборе.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ

    Нажмите здесьClick here

    СООТВ

  3. ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ

    1. Снимите витой кабель в сборе.

      Нажмите здесьClick hereClick here

    2. Проверьте состояние витого кабеля

      Нажмите здесьClick hereClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ

    Нажмите здесьClick hereClick here

    СООТВ

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВИТОЙ КАБЕЛЬ В СБОРЕ — ПЕРЕДНЯЯ КАМЕРА РАСПОЗНАВАНИЯ ОБЪЕКТОВ, ECM И МАССА)

    1. Отсоедините разъем K22 витого кабеля в сборе.

    2. Отсоедините разъем V6 передней камеры распознавания объектов.

    3. Отсоедините разъем A22 ЭБУ.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      K22-6 (DIST) - V6-3 (LKSW)

      Всегда

      Менее 1 Ом

      K22-2 (ECC) - A22-35 (ECCS)

      Всегда

      Менее 1 Ом

      K22-6 (DIST) или V6-3 (LKSW) - масса

      Всегда

      10 кОм или более

      K22-2 (ECC) или A22-35 (ECCS) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM – МАССА)

    1. Отсоедините разъем C58 ЕСМ.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      C58-59 (E1) - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  6. ПРОВЕРЬТЕ ECM (КОНТАКТЫ ЕСМ)

    1. Отсоедините разъемы A22 и C58 ЕСМ.

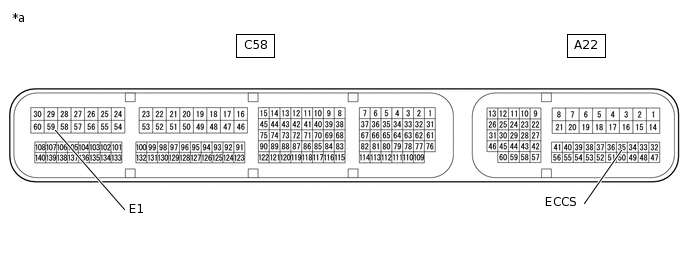

      A247842C30

      *a

      Устройство с неподсоединенным жгутом проводов

      (ECM)

      -

      -

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      A22-35 (ECCS) - C58-59 (E1)

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ПЕРЕДНЮЮ КАМЕРУ РАСПОЗНАВАНИЯ ОБЪЕКТОВ

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ ECM

    Нажмите здесьClick here
