ПЕРЕДНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ КРЫШКУ ПЕРЕДНЕГО ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с системой посадки и запуска)

   1. Установите рычаг переключения передач в положение N.

   2.

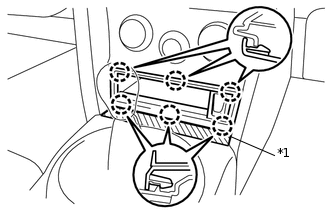

      Наклейте защитную клейкую ленту в месте, показанном на рисунке.

      Table 1. Обозначения на рисунке

      *1	Защитная клейкая лента

   3.



      Освободите 6 захватов и снимите переднюю крышку вещевого ящика в облицовке туннеля пола.

      Tip:

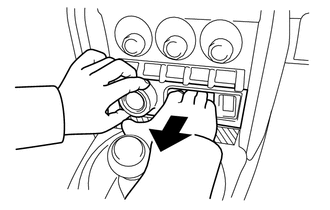

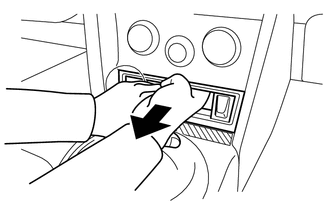

      Держась рукой за выключатель зажигания и внутреннюю часть кармана, вытяните переднюю крышку вещевого ящика в облицовке туннеля пола.

      Tip:

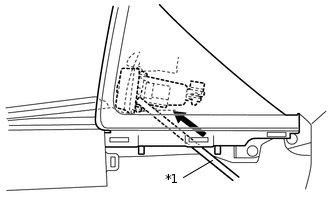

      Снимите правую отделочную накладку панели приборов, а снимите переднюю крышку вещевого ящика в облицовке туннеля пола, нажав на ее обратную сторону стержнем (ручкой инструмента и т. д.).

      Table 2. Обозначения на рисунке

      *1

      Стержень

      Note:

      Не нажимайте стержнем (ручкой инструмента и т. д.) на переключатели или антенну.

   4. Отсоедините все разъемы.

2. СНИМИТЕ НАЖИМНОЙ ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ (для моделей с системой посадки и запуска)

   Click here

3. СНИМИТЕ ВНУТРЕННИЙ ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА (для моделей с системой посадки и запуска)

   Click here

4. СНИМИТЕ ПЕРЕДНЮЮ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей без системы посадки и запуска)

   1. Установите рычаг переключения передач в положение N.

   2.

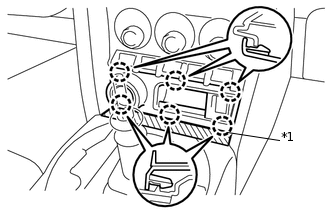

      Наклейте защитную клейкую ленту в месте, показанном на рисунке.

      Table 3. Обозначения на рисунке

      *1	Защитная клейкая лента

   3.

      Освободите 6 захватов и снимите переднюю крышку вещевого ящика в облицовке туннеля пола.

      Tip:

      Держась рукой за внутреннюю часть кармана, вытяните переднюю крышку вещевого ящика в облицовке туннеля пола.



      Tip:

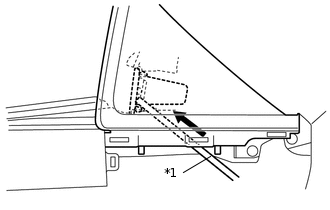

      Снимите правую отделочную накладку панели приборов, а снимите переднюю крышку вещевого ящика в облицовке туннеля пола, нажав на ее обратную сторону стержнем (ручкой инструмента и т. д.).

      Table 4. Обозначения на рисунке

      *1

      Стержень

      Note:

      Не нажимайте стержнем (ручкой инструмента и т. д.) на переключатели или антенну.

5. СНИМИТЕ ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ (для моделей с переходником стереогнезда)

   Click here

6. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с автоматической трансмиссией)

   1.

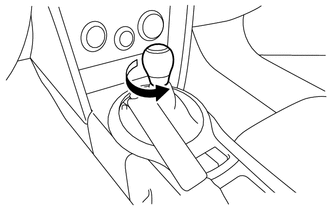

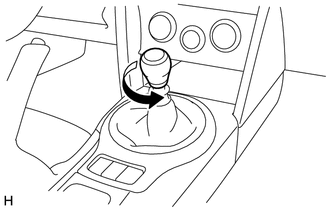

      Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

7. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ (для моделей с автоматической трансмиссией)

   1.

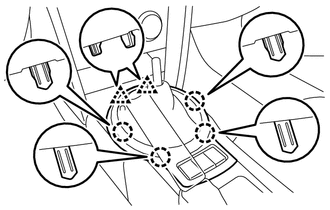

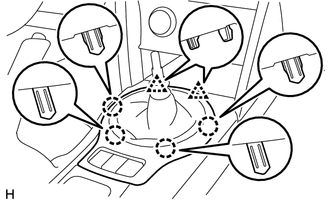

      Освободите 2 фиксатора и 4 захвата.

   2. Отсоедините все разъемы и снимите верхнюю панель консоли в сборе.

8. СНИМИТЕ ИНДИКАТОР ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ (для моделей с автоматической трансмиссией)

   1.

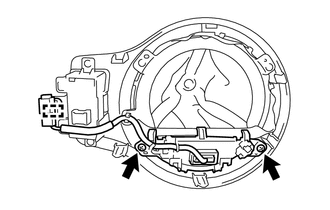

      Выверните 2 винта.

   2. Освободите захват и снимите индикатор положения рычага переключения передач.

9. СНИМИТЕ ЧЕХОЛ ЛЮЧКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с автоматической трансмиссией)

   1.

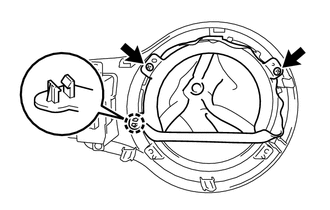

      Выверните 2 винта.

   2. Освободите захват и снимите чехол лючка рычага селектора передач в сборе.

10. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА РЕЖИМА В СБОРЕ (для моделей с автоматической трансмиссией)

    Click here

11. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией)

    1.

       Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

12. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ (для моделей с механической трансмиссией)

    1.

       Освободите 2 фиксатора и 4 захвата.

    2. Отсоедините все разъемы и снимите верхнюю панель консоли в сборе.

13. СНИМИТЕ ЧЕХОЛ ЛЮЧКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией)

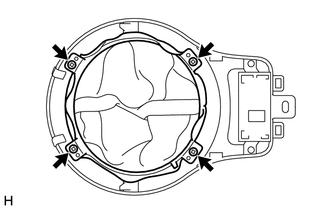

    1.

       Выверните 4 винта и снимите чехол лючка рычага селектора передач в сборе.

14. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА РЕЖИМА В СБОРЕ (для моделей с механической трансмиссией)

    Click here

15. СНИМИТЕ ПЕРЕДНЮЮ ПЕПЕЛЬНИЦУ № 1 В СБОРЕ (для моделей с пепельницей)

    1. Снимите переднюю пепельницу № 1 в сборе.

16. СНИМИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ ПАНЕЛИ ПРИБОРОВ

    1.

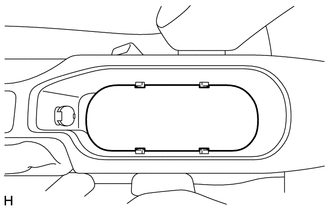

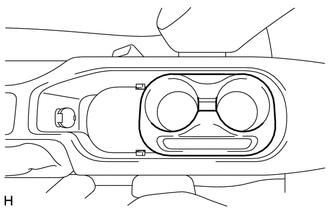

       Снимите подставку для чашки на панели приборов.

17. СНИМИТЕ АМОРТИЗАТОР ПОДСТАВКИ ДЛЯ ЧАШКИ

    1.

       Снимите амортизатор подставки для чашки.

18. СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ СТОЯНОЧНОГО ТОРМОЗА

    1.

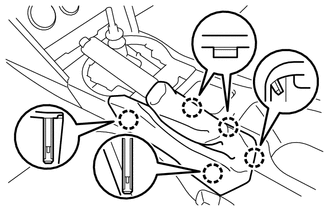

       Освободите 5 захватов, чтобы снять кожух с отверстием для рычага стояночного тормоза.

       Note:

       Снимите кожух с отверстием для рычага стояночного тормоза, потянув его вертикально вверх, чтобы освободить захваты. В противном случает захваты могут сломаться.

19. СНИМИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

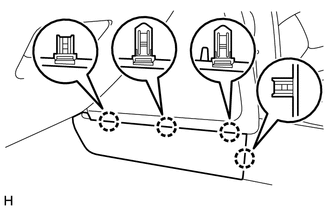

    1.

       Освободите 4 захвата, чтобы снять левую отделочную накладку панели приборов.

20. СНИМИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

    Tip:

    Порядок выполнения работ такой же, как для левой стороны.

21. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

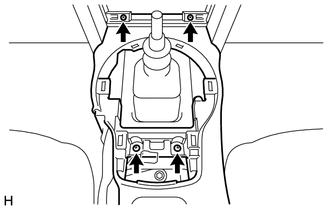

    1.

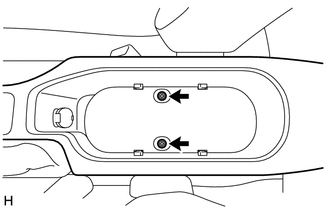

       Выверните 4 винта.

    2.

       Выверните 2 болта.

    3. Отсоедините все разъемы и снимите вещевой ящик в облицовке туннеля пола в сборе.
