ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ОБЕСПЕЧЬТЕ НЕПОДВИЖНОСТЬ АВТОМОБИЛЯ

    1. Полностью задействуйте стояночный тормоз и установите колодки под колеса.

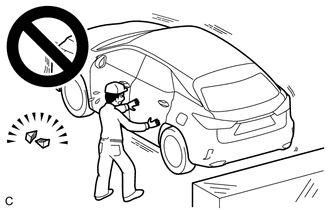

      C332327
      CAUTION:

      • Обязательно задействуйте стояночный тормоз и установите колодки под колеса перед выполнением данной процедуры.

      • Если автомобиль не зафиксирован и рычаг переключения передач переводится в положение N, автомобиль может неожиданно начать движение, что может привести к аварии или серьезной травме.

  2. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

    Нажмите здесьClick hereClick hereClick hereClick here

  3. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 3

    Нажмите здесьClick hereClick hereClick hereClick here

  4. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

    Нажмите здесьClick hereClick hereClick hereClick here

  5. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

    Нажмите здесьClick hereClick hereClick hereClick here

  6. СНИМИТЕ ПЕРЕДНИЙ НИЖНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА

    Нажмите здесьClick hereClick hereClick hereClick here

  7. ОТСОЕДИНИТЕ ТРОС МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

    1. Установите рычаг переключения передач в положение N.

    2. C339801

      Отверните гайку и отсоедините трос механизма переключения передач в сборе от рычага приводного вала.

    3. С помощью отвертки освободите 4 захвата и отсоедините трос механизма переключения передач с фиксатором от кронштейна троса механизма переключения передач № 1.

    4. C338857

      С помощью отвертки освободите 2 захвата и снимите фиксатор с троса механизма переключения передач.

  8. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

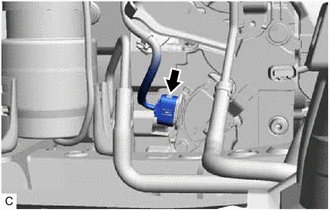

    1. C342515

      Отсоедините разъем датчика положения рычага переключения передач.

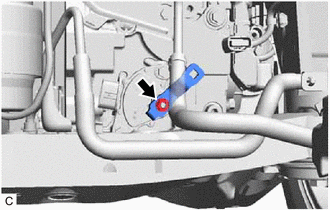

    2. C342516

      Отверните гайку и снимите шайбу и рычаг приводного вала с датчика положения рычага переключения передач.

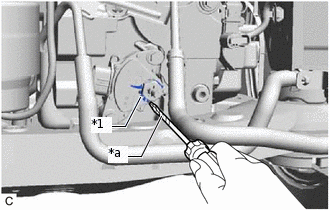

    3. C342517C01

      *1

      Стопорная пластина

      *a

      Защитная клейкая лента

      С помощью отвертки с обернутым изолентой концом, подденьте лепестки стопорной пластины.

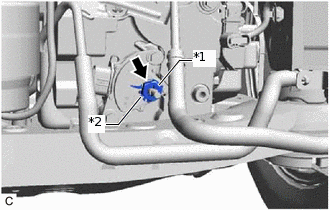

    4. C342518C01

      *1

      Контргайка

      *2

      Стопорная пластина

      Отверните контргайку и снимите стопорную пластину с датчика положения рычага переключения передач.

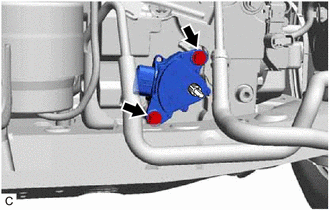

    5. C342519

      Выверните 2 болта и снимите датчик положения рычага переключения передач с гибридной трансмиссии в сборе.
