ЗАДНИЕ БЛОКИ ФОНАРЕЙ В СБОРЕ РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ СВЕТОДИОДНЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ (для моделей с фонарем заднего хода с лампой накаливания)

   1.

      Отсоедините разъем.

   2. Выверните винт.

   3.

      Снимите в этом направлении

      Поверните светодиодный задний блок фонарей, как показано на рисунке, чтобы снять его.

2. СНИМИТЕ ПРОКЛАДКУ ЗАДНЕГО БЛОКА ФОНАРЕЙ (для моделей с фонарем заднего хода с лампой накаливания)

   1.

      Снимите прокладку заднего блока фонарей.

      Note:

      После снятия прокладки заднего блока фонарей обязательно замените ее новой. В противном случае в фару может проникнуть вода.

3. СНИМИТЕ ЛАМПУ НАКАЛИВАНИЯ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА (для моделей с фонарем заднего хода с лампами накаливания)

   1.

      Направление отсоединения

      Поверните патрон заднего блока фонарей с проводкой так, чтобы лампа заднего указателя поворота была направлена, как показано на рисунке, и отсоедините их как единый узел.

   2. Извлеките лампу заднего указателя поворота из патрона заднего блока фонарей с проводкой.

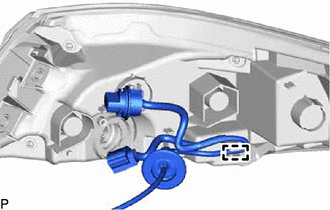

4. СНИМИТЕ ПАТРОН И ПРОВОД ЗАДНЕГО БЛОКА ФОНАРЕЙ (для моделей с фонарем заднего хода с лампой накаливания)

   1. Для типа A:

      1.

         Отсоедините 2 зажима.

      2. Отсоедините разъем и снимите патрон и жгут электропроводки заднего блока фонарей.

   2. Для типа B:

      1.

         Отсоедините зажим и снимите патрон и проводку заднего блока фонарей.

5. СНИМИТЕ ШНУР ЗАДНЕГО БЛОКА ФОНАРЕЙ (для моделей с фонарем заднего хода со светодиодной лампой)

   1.

      Расцепите 2 зажима.

   2. Отсоедините разъем и снимите шнур заднего блока фонарей в сборе.

6. СНИМИТЕ РАССЕИВАТЕЛЬ И КОРПУС ЗАДНЕГО БЛОКА ФОНАРЕЙ (для моделей с фонарем заднего хода с лампой накаливания)
