ЛАМПА ОСВЕЩЕНИЯ САЛОНА ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЛАМПУ НАПРАВЛЕННОГО ОСВЕЩЕНИЯ В СБОРЕ (для моделей со светодиодными лампами без освещения подлокотников задних сидений)

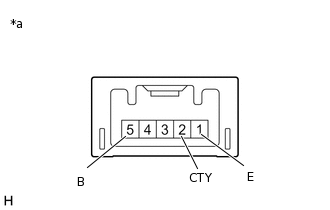

    E302985C02

    *a

    Устройство с отсоединенным жгутом проводов

    (лампа направленного освещения в сборе)

    1. Осмотрите левую и правую лампы направленного освещения.

      1. Подайте напряжение аккумуляторной батареи на разъем и убедитесь, что лампа направленного освещения включается.

        СООТВ

        Условия измерений

        Условие

        Заданные условия

        Положительный (+) вывод аккумуляторной батареи → 5(B)

        Отрицательный (-) вывод аккумуляторной батареи → 1 (E)

        Выключатель левой лампы направленного освещения включен

        Левая лампа направленного освещения загорается

        Выключатель правой лампы направленного освещения включен

        Правая лампа направленного освещения загорается

        Положительный (+) вывод аккумуляторной батареи → 5(B)

        Отрицательный (-) вывод аккумуляторной батареи → 2 (CTY)

        Выключатель левой лампы направленного освещения выключен

        Левая лампа направленного освещения загорается

        Выключатель правой лампы направленного освещения выключен

        Правая лампа направленного освещения загорается

        Если результат не соответствует требованиям, замените лампу направленного освещения в сборе.

  2. ПРОВЕРЬТЕ ЛАМПУ НАПРАВЛЕННОГО ОСВЕЩЕНИЯ В СБОРЕ (для моделей со светодиодными лампами с освещением подлокотников задних сидений)

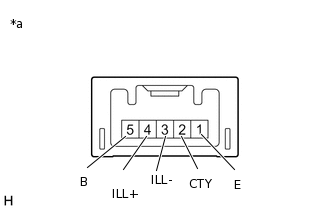

    E302985C04

    *a

    Устройство с отсоединенным жгутом проводов

    (лампа направленного освещения в сборе)

    1. Осмотрите левую и правую лампы направленного освещения.

      1. Подайте напряжение аккумуляторной батареи на разъем и убедитесь, что лампа направленного освещения включается.

        СООТВ

        Условия измерений

        Условие

        Заданные условия

        Положительный (+) вывод аккумуляторной батареи → 5(B)

        Отрицательный (-) вывод аккумуляторной батареи → 1 (E)

        Выключатель левой лампы направленного освещения включен

        Левая лампа направленного освещения загорается

        Выключатель правой лампы направленного освещения включен

        Правая лампа направленного освещения загорается

        Положительный (+) вывод аккумуляторной батареи → 5(B)

        Отрицательный (-) вывод аккумуляторной батареи → 2 (CTY)

        Выключатель левой лампы направленного освещения выключен

        Левая лампа направленного освещения загорается

        Выключатель правой лампы направленного освещения выключен

        Правая лампа направленного освещения загорается

        Если результат не соответствует требованиям, замените лампу направленного освещения в сборе.

    2. Проверьте подсветку выключателя и подсветку подлокотников задних сидений.

      1. Подайте напряжение аккумуляторной батареи на разъем и убедитесь, что подсветка выключателя и подсветка подлокотников задних сидений включаются.

        СООТВ

        Условия измерений

        Условие

        Заданные условия

        Положительный (+) вывод аккумуляторной батареи → 4 (ILL+)

        Отрицательный (-) вывод аккумуляторной батареи → 3 (ILL-)

        Всегда

        Подсветка выключателя загорается.

        Выключатель подсветки подлокотников задних сидений включен

        Подсветка подлокотников задних сидений включается

        Если результат не соответствует требованиям, замените лампу направленного освещения в сборе.
