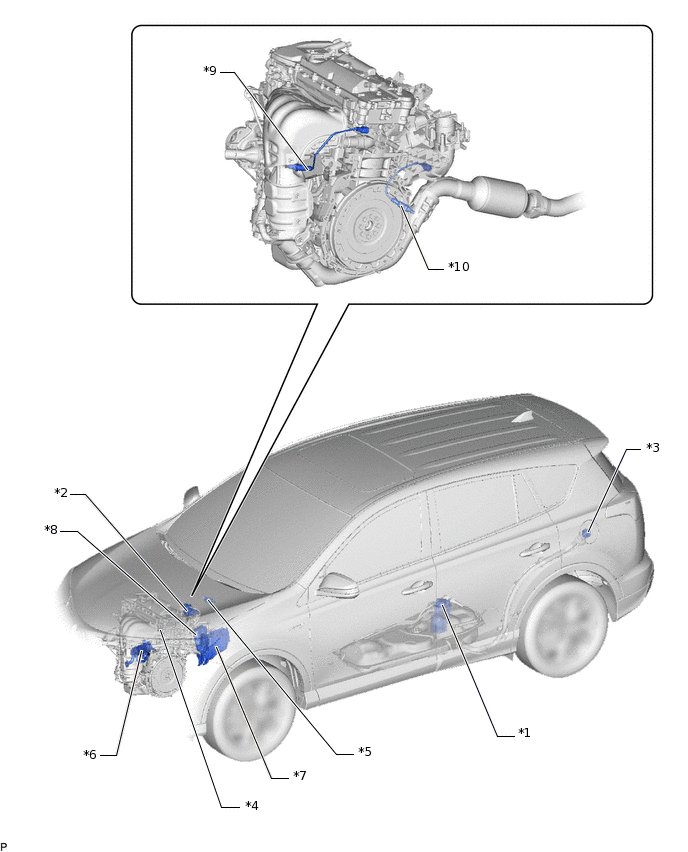

EMISSION CONTROL SYSTEM(w/o Canister Pump Module) PARTS LOCATION
ILLUSTRATION
*1 |
CANISTER |
*2 |
EGR VALVE ASSEMBLY |
*3 |
FUEL TANK CAP ASSEMBLY |
*4 |
PCV VALVE |
*5 |
PURGE VSV |
*6 |
EGR COOLER ASSEMBLY |
*7 |
NO. 1 ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - EFI NO. 1 FUSE - EFI NO. 2 FUSE |
*8 |
ECM |
*9 |
AIR FUEL RATIO SENSOR (for Bank 1 Sensor 1) |
*10 |
HEATED OXYGEN SENSOR (for Bank 1 Sensor 2) |
